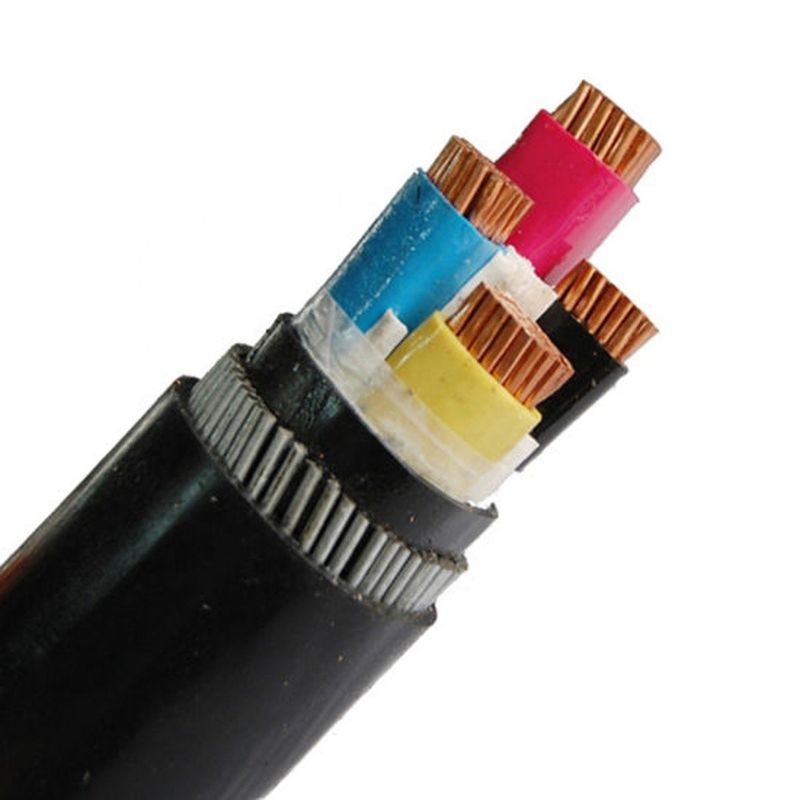

300mm2 XLPE yalıtımlı ve PVC kılıflı güç kablosu
XLPE kablo tanıtımı:
1. Yüksek gerilim kablosu kullanımı
Yüksek gerilim kabloları, AC 50HZ ve nominal gerilimi 66KV ve altı olan güç iletim ve dağıtım hatlarının sabit döşenmesi için uygundur.
2. Kullanım fonksiyonu
Kablo iletkeninin maksimum nominal sıcaklığı 90 °C'dir
Kısa devre süresi boyunca (en uzun süre 5 saniyeyi aşmaz), kablo iletkeninin maksimum sıcaklığı 250 °C'yi aşmamalıdır
Kablolar döşenirken ortam sıcaklığı 0 °C'den düşük olmamalıdır
Fiziksel ve Elektriksel Özellikler
|
Çekirdek sayısı x
|
Yalıtım
|
Kılıf
|
Dış Çap
|
ağırlık
|
Havada akım değerleri 30°C
|
Gömülü akım değerleri 20°C
|
|
kesit.
|
kalınlık
|
kalınlık
|
yaklaşık.
|
yaklaşık.
|
|
|
Nominal
|
|
Faz
|
Nötr
|
değer
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
A
|
A
|
|
3×4+1×2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3×6+1×4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3×10+1×6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3×16+1×10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3×25+1×16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
XLPE yalıtımlı güç kablolarının özellikleri ve kullanımları:
Çapraz bağlı polietilen yalıtımlı güç kablosu, yüksek mekanik mukavemet, güçlü çevresel gerilim direnci, mükemmel elektriksel performans ve güçlü akım direnci özelliklerine sahiptir.
Kimyasal saldırı. Ek olarak, hafif ve basit ürünün kullanımı kolaydır. Bu ürün, 0.6/1kv nominal gerilimli iletim ve dağıtım sistemleri için uygundur.
Yangına dayanıklı kabloların ana özelliklerine sahiptir. Kablolar belirli bir aralıkta kolay kolay tutuşmaz veya yanmaya devam etmez. Santraller, metrolar, tüneller, yüksek binalar ve büyük ölçekli
Sanayi ve madencilik işletmeleri, petrol sahaları, kömür madenleri ve diğer yerlerde yoğun dağıtılmış kablolar.
Güç kablosunun teknik performansı
1. PVC yalıtımlı kablo iletkeninin maksimum sıcaklık derecesi 70°C'dir. Kısa devre oluştuğunda (en uzun süre 5S'yi aşmaz), iletken sıcaklığı 160°C'yi aşmaz.
2. XLPE yalıtımlı kablonun iletkeninin maksimum nominal sıcaklığı 90°C'dir, kısa devre oluşur (en uzun süre 5S'yi aşmaz) ve iletken sıcaklığı 250°C'yi aşmaz.
3. PVC yalıtımlı veya kılıflı kabloları monte ederken, ortam sıcaklığı 0°C'den düşük olmamalıdır.
4. Mükemmel kimyasal stabilite, asitlere, alkalilere, yağlara ve organik çözücülere karşı direnç ve alev geciktiriciler.
Güç kablolarının avantajları.
1. Küçük bir alan kaplar. Genellikle toprağa gömülür veya iç mekanlarda, hendeklerde ve tünellerde yerleştirilir.
Hatlar arasındaki yalıtım mesafesi çok küçüktür, kule kullanılmaz, daha az arazi işgal edilir ve temel olarak yer alanı işgal edilmez.
2. Yüksek güvenilirlik. Hava koşulları ve çevresel etkilerden etkilenen iletim performansı stabildir ve güvenilirlik yüksektir.
3. Düşük sıcaklık ve süperiletken kablolar gibi ultra yüksek gerilim ve büyük kapasite geliştirme için daha elverişli koşullar sağlar.
4. Büyük dağıtılmış kapasitans.
5. Daha az bakım iş yükü.
6. Elektrik çarpması riski düşüktür.
