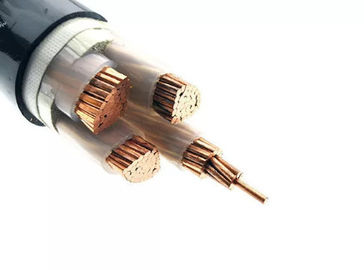

Enerji Kaynağı XLPE İzoleli Tel / Hafif Çapraz Bağlı Polietilen Kablo

Enerji Kaynağı XLPE İzoleli Tel / Hafif Çapraz Bağlı Polietilen Kablo

Uygulama

Enerji beslemesi için güç kabloları açık havaya, yeraltına, iç mekanlara, kablo kanallarına, elektrik santrallerine, konut bağlantılarına ve sokak aydınlatmasına ve ayrıca mekanik hasarların beklenmediği abone ağlarına monte edilir.

Hızlı ayrıntılar

-------------------------------------------------- -----

- Nominal kesit: 2X120 mm 2

- Toplam çap Ø yaklaşık: 27,4 mm

- Net ağırlık yaklaşık: 2617 kg / km

- İletken DC, 20 ° C'de dayanıklı: 0,15 Ω / km

Elektriksel özellikler

-------------------------------------------------- -----

- Nominal gerilim Uo / U (Um): 600/1000 V

- Maksimum akım anma değeri 30 ° C: 431 A

- 20 ° C'ye gömülü maksimum akım değeri: 463 A

- Maksimum DC direnci, iletken 20 ° C: 0,15Ω / km

- Test voltajı: 4000 V

Boyutsal özellikler

-------------------------------------------------- -----

- Nominal kesit: 120 mm 2

- İletken Sayısı: tek 2 Çekirdekli

- Yalıtım kalınlığı: 1.2mm

- kılıf kalınlığı nominal değeri: 2,1 mm

- Maksimum toplam çap Ø : 27,4 mm

- Yaklaşık ağırlık: 2617 kg / km

Kullanım özellikleri

-------------------------------------------------- -----

- Maksimum çalışma sıcaklığı: 90 ° C

- Kısa devre sıcaklığı: + 250 ° C (kısa devre süresi maks. 5 s)

- -5 ° C'ye kadar kurulum sırasında

- T sıcaklık aralığı: - 20 ila + 90 ° C

- Minimum bükülme yarıçapı: 15 x kablo Ø

Standartlar

-------------------------------------------------- -----

Uluslararası: IEC 60502-1
Ulusal: GB / T 12706.1-2008

Yapı özellikleri

-------------------------------------------------- -----
1. İletken
- Çıplak bakır iletken, Sınıf 2 - IEC 60228

- Daha küçük boyutlar için, katı yuvarlak iletken, Sınıf 1
2. Yalıtım: XLPE Bileşik

3. Dolgu: PP dolgu
4. Dış Kılıf: PVC Bileşik
5. Kılıf rengi: Siyah
