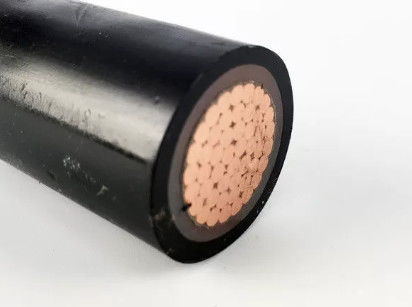

Uygulamalar
Bu kablolar alçak gerilim tesisat sisteminde elektrik temini için kullanılır, İç ve dış mekanlarda, kablo kanallarında, toprak altında, güç ve anahtarlama istasyonlarında, yerel enerji dağıtımlarında, endüstriyel tesislerde, mekanik risk bulunmadığı yerlerde uygundur. hasar.
ayrıntılar
1. İletkenler
-------------------------------------------------- -------------------------------------------------- -
İletkenler, ya Sınıf 1 ya da Sınıf 2'den düz ya da metal kaplı tavlanmış bakır ya da düz alüminyum ya da alüminyum alaşımlı ya da Sınıf 5'e göre düz ya da metal kaplı bakır IEC 60228'e uygun olmalıdır.
2. Yalıtım
-------------------------------------------------- -------------------------------------------------- -
XLPE malzemesi ve kalınlığı 90 ° C sürekli çalışma için nominal IEC 60502 veya BS 5467'ye uygun olacaktır.
3. Montaj / İç Kaplama
-------------------------------------------------- -------------------------------------------------- -
İç kaplamalar ekstrüde edilebilir veya alıştırılabilir. Dairesel çekirdekli kablolar için, beş çekirdekten fazla kablolar hariç, ancak iç kısımlar arasındaki boşluklar büyük ölçüde doldurulmuşsa bindirmeli bir iç kaplamaya izin verilmelidir. Ekstrüde edilmiş bir iç kaplamanın uygulanmasından önce uygun bir bağlayıcıya izin verilir. Malzeme yalıtım malzemesi ile uyumludur, iç kaplamalar ve dolgu malzemeleri için kullanılan malzemeler kablonun çalışma sıcaklığı için uygun ve yalıtım malzemesi ile uyumlu olmalıdır. Halojensiz kablolar için, iç kaplama ve dolgu maddeleri de halojensiz bileşik olmalıdır .
4. Zırh
-------------------------------------------------- -------------------------------------------------- -
IEC 60502-1 uyarınca İç Kaplama üzerine helisel olarak uygulanan alüminyum / galvanizli çelik / çelik teller veya isteğe bağlı olarak çift alüminyum / çelik bantlar ve bakır / kalaylı bakır tel de üretilebilir.
5. Dış Kılıf
-------------------------------------------------- -------------------------------------------------- -
Dış kılıf, IEC 60502-1'e göre ekstrüde PVC Tip ST1 / ST2, Polietilen tip ST3 / ST7, Halojen içermeyen bileşik ST8, Polikloropren, klorosülfonatlı polietilen veya benzer polimerler, SE1 tipi istek üzerine de temin edilebilir.
Fiziksel ve Elektriksel Özellikler:
Çekirdek sayısı x Çapraz-sek. | yalıtım kalınlık | Kılıf kalınlık Nominal değer | Dış Ø yak. | ağırlık yak. | Hava 30 geçerli derecelendirme | Şu anki puanlar 20 ied gömüldü | 20 at'de maksimum DC direnci |
mm² | aa | aa | aa | kg / km | bir | bir | Ω / km |
1 x 1.5 | 0.7 | 1.4 | 5.8 | 45 | 32 | 43 | 12.1 |
1 x 2.5 | 0.7 | 1.4 | 6.2 | 57 | 42 | 57 | 7.41 |
1 x 4.0 | 0.7 | 1.4 | 6.7 | 75 | 56 | 74 | 4.61 |
1 x 6.0 | 0.7 | 1.4 | 7.2 | 97 | 70 | 93 | 3.08 |
1 x 10 | 0.7 | 1.4 | 8.2 | 142 | 97 | 127 | 1.83 |
1 x 16 | 0.7 | 1.4 | 9.2 | 205 | 125 | 167 | 1.15 |
1 x 25 | 0.9 | 1.4 | 10.8 | 304 | 165 | 216 | 0.73 |
1 x 35 | 0.9 | 1.4 | 11.8 | 403 | 200 | 261 | 0.52 |
1 x 50 | 1.0 | 1.4 | 13.3 | 555 | 245 | 311 | 0,39 |
1 x 70 | 1.1 | 1.4 | 15.3 | 756 | 305 | 388 | 0.27 |
1 x 95 | 1.1 | 1.5 | 17.1 | 1005 | 375 | 461 | 0.19 |
1 x 120 | 1.2 | 1.5 | 18.7 | 1250 | 435 | 527 | 0.15 |
1 x 150 | 1.4 | 1.6 | 20.9 | 1561 | 500 | 592 | 0.12 |
