UYGULAMALAR:
Enerji beslemesi için güç kabloları açık havaya, yeraltına, iç mekanlara, kablo kanallarına, elektrik santrallerine, konut bağlantılarına ve sokak aydınlatmasına ve ayrıca mekanik hasarların beklenmediği abone ağlarına monte edilir.

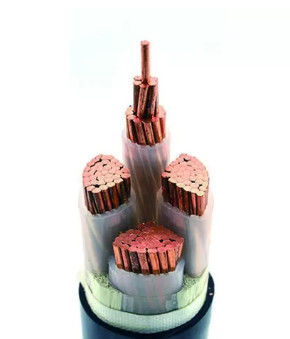

İNŞAAT:
1. İLETKEN
- Çıplak bakır iletken, Sınıf 2 - IEC 60228
2. YALITIM
- XLPE Bileşiği
3. DOLGU
- PP dolgu maddesi
4. SARMA BANT
Zırhlı kablolarda:
5. İÇ KILIF
- PVC Bileşiği
6. ZIRH
- Galvanizli Çift Çelik Bant.
7. DIŞ KILIF:
- PVC Bileşiği
Kılıf renk:
- Siyah
FİZİKSEL VE ELEKTRİKSEL ÖZELLİKLER:
Çekirdek sayısı x Çapraz-sek. | yalıtım kalınlık | Nominal Kılıf kalınlık | Dış Ø yak. | ağırlık yak. | Hava 30 geçerli derecelendirme | Şu anki puanlar 20 ied gömüldü | |
Evre | nötr | ||||||
mm² | aa | aa | aa | aa | kg / km | bir | bir |
3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 x 6 + 1 x 4.0 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 x 10 + 1 x 6.0 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 x 16 + 1 x 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 x 25 + 1 x 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 x 35 + 1 x 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
3 x 50 + 1 x 25 | 1.0 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
3 x 70 + 1 x 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3 x 95 + 1 x 50 | 1.1 | 1.0 | 2.1 | 36.2 | 3578 | 271 | 293 |
3 x 120 + 1 x 70 | 1.2 | 1.1 | 2.2 | 39,9 | 4567 | 318 | 334 |
3 x 150 + 1 x 70 | 1.4 | 1.1 | 2.3 | 45.0 | 5514 | 370 | 375 |
3 x 185 + 1 x 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3 x 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3 x 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
