| MOQ: | Pazarlık |
| fiyat: | negotiable |
| standard packaging: | Demir-ahşap Davul veya Bütün Ahşap Davul |
| Delivery period: | 8-15 gün |
| payment method: | L/C, T/T |
| Supply Capacity: | Ayda 100km |
XLPE İzoleli Kablo UYGULAMALARI:
Enerji beslemesi için güç kabloları açık havaya, yeraltına, iç mekanlara, kablo kanallarına, elektrik santrallerine, konut bağlantılarına ve sokak aydınlatmasına ve ayrıca mekanik hasarların beklenmediği abone ağlarına monte edilir.

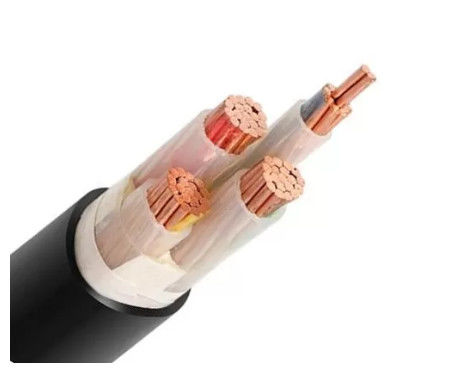

XLPE İzoleli Kablo İNŞAATI:
1. İLETKEN
- Çıplak bakır iletken, Sınıf 2 - IEC 60228
2. YALITIM
- XLPE Bileşiği
3. DOLGU
- PP dolgu maddesi
4. SARMA BANT
Zırhlı kablolarda:
5. İÇ KILIF
- PVC Bileşiği
6. ZIRH
- Galvanizli Çift Çelik Bant.
7. DIŞ KILIF:
- PVC Bileşiği
Kılıf renk:
- Siyah
* Not: Belirli bir uygulama için gerektiğinde, diğer renkler de mevcuttur.
KULLANIM ÖZELLİKLERİ
| İletkente izin verilen çalışma sıcaklığı | + 90 ° C |
| kısa devre sıcaklığı (süre maks. 5 s) | 250 ° C |
| Minimum kurulum sıcaklığı | 0 ° C'den düşük olmamalıdır |
| Maks. iletken izin verilen çekme gerilimi | 50 N / mm² |
| Minimum bükülme yarıçapı | 15 x kablo Ø |
FİZİKSEL VE ELEKTRİKSEL ÖZELLİKLER:
| Çekirdek sayısı x Çapraz-sek. | yalıtım kalınlık | Kılıf kalınlık Nominal değer | Dış Ø yak. | ağırlık yak. | Hava 30 geçerli derecelendirme | Şu anki puanlar 20 ied gömüldü | |
| Evre | nötr | ||||||
| mm² | aa | aa | aa | aa | kg / km | bir | bir |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 x 6 + 1 x 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 x 10 + 1 x 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 x 16 + 1 x 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 x 25 + 1 x 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 x 35 + 1 x 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3 x 50 + 1 x 25 | 1.0 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3 x 70 + 1 x 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3 x 95 + 1 x 50 | 1.1 | 1.0 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3 x 120 + 1 x 70 | 1.2 | 1.1 | 2.2 | 39,9 | 4567 | 318 | 334 |
| 3 x 150 + 1 x 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 x 185 + 1 x 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3 x 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3 x 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
|
|
