| MOQ: | 100m |
| standard packaging: | Ahşap davul |
| Delivery period: | Alınan depozitodan 7 gün sonra |
| payment method: | L/C, T/T |

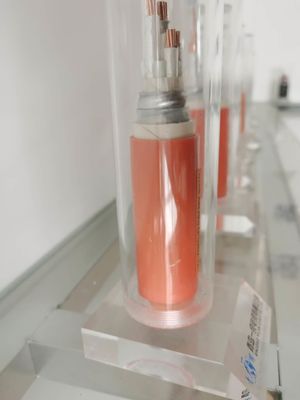

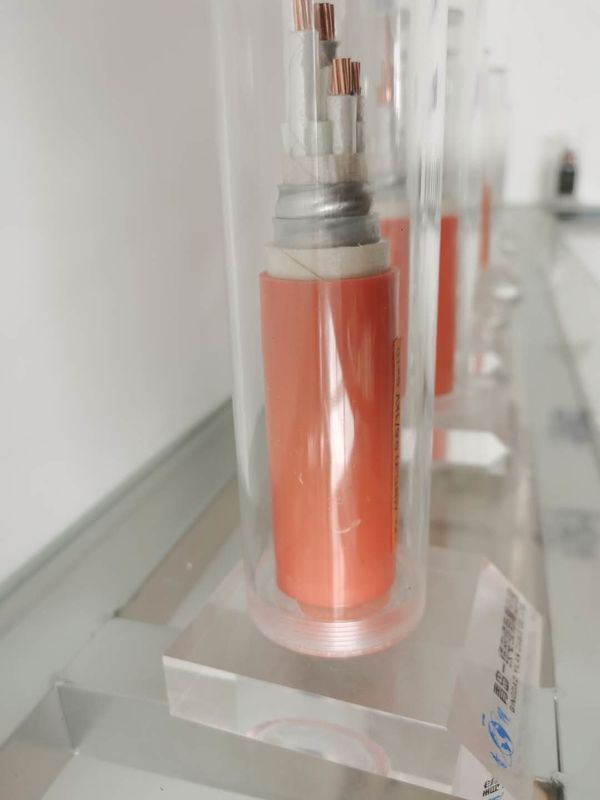

PVC çıplak bakır mineral yalıtım kablosu termokop ile bağlantı
Tanıtım
Yüksek çalışma sıcaklığı
250 °C'ye kadar sürekli çalışma sıcaklığı ve bakırın erime noktasına ulaşmak için kısa bir süre 1083 °C.
İçsel alev geçirmez bariyer
Yanmaz bir ceket kullanarak, yüksek sıkıştırılmış yalıtım buharın, gazın veya alevin yayılmasına karşı koyacaktır.
Yüksek mekanik dayanıklılık
Çok güçlüdür ve bükülme, bükülme ve düzlenme gibi önemli streslere dayanabilir.
esnek
Tamamen kızartılmış ve son derece esnek, mevcut kablo yollarını ve düzensiz şekilleri takip etmek için çalıştırmak kolaydır.
Yaşlanmayan, sürekli toplu topraklama, küçük od
Onductor: Sıkışık ayı bakırı
İzolasyon (ilk katman): Mikas bantı, alev geriletici
İzolasyon (ikinci katman): Halogensiz çapraz bağlantılı polietilen (XLPE)
Bağlayıcı bant: cam lif bant
Doldurma: cam iplik
çekirdek sarma: alev koruması olarak cam lif bant
İç kabuk: oksijen bariyer tabakası
Kabuk: Halogensiz termoplastik poliyolefin
Servis sıcaklığı: 90°C
En fazla iletken sıcaklığı: 125°C
Kısa devre sıcaklığı: 250°C
Yüksek sıcaklığa dayanıklı maden yalıtımlı bakır kaplama kablosu
| İsimsel Çapraz Bölüm |
Dış Çapraz Yaklaşık. |
Kablo ağırlığı yaklaşık. | Voltaj düşüşü | Mini bükme yarıçap |
|
| Tek fazlı | Üç aşama | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 çarpı 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 çarpı 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
| 3 x 185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
| 3 x 240 | 55.5 | 8,378.5 | 0.26 | 0.222 | 832.5 |
| 3 x 300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
|
|
