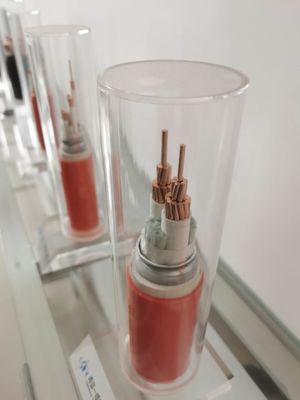

Endüstriyel Binalarda 450/750V Yanmaz Mineral İzoleli Kablo
Mineral İzoleli Kablo, endüstriyel binalarda, sivil binalarda yangın ve yangın için iletim ve dağıtım hatlarında kullanıma uygundur.
Acil durum sistemleri.

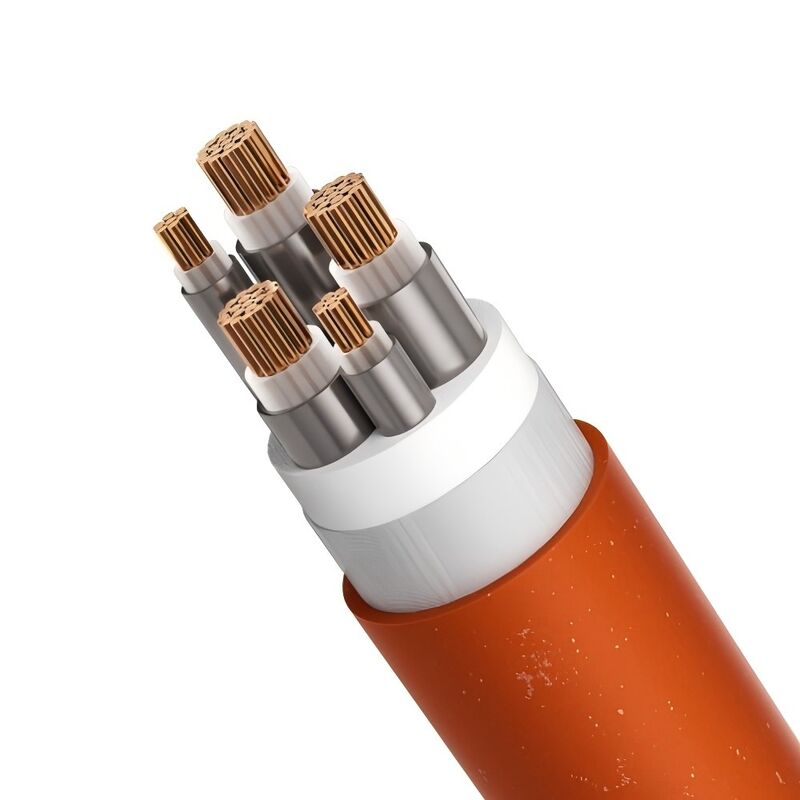

Esnek yanmaz kablonun yapısı
1. Kablo iletkeni: uygun bükülme özelliğine sahip çok telli bakır tellerden yapılmıştır.
2. Yalıtım katmanı: yüksek sıcaklığa dayanıklı inorganik yalıtım malzemeleri kullanır
3. Bakır kılıf: uygun eğilme özelliğine sahip, özel işleme yoluyla bakır malzemeler.PE tel olarak kullanılır.
4. Dış kılıf: Uygun korozyon korumasına sahip, düşük dumanlı, toksik olmayan plastik malzemelerden yapılmıştır.
Mineral İzoleli Kablo Parametreleri
Nominal Geçmek bölüm |
Dış Çap yakl. |
Kablo ağırlığı yakl. | Gerilim düşümü | Mini bükme yarıçap |
|
Tek aşama | Üç faz | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3x1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3x2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398,3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2,55 | 292.5 |
3x25 | 22.3 | 1.192.9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378.0 |
3x50 | 28.6 | 1.950.5 | 1.01 | 0,87 | 429.0 |
3x70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
3x95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
3x120 | 40.9 | 4.379,3 | 0.43 | 0,371 | 613.5 |
Esnek yanmaz kablo modeli
YTTW
Y: seri Sembolü
T: Bakır iletken
T: Bakır kılıf
W: İnorganik izolasyon
Ulusal standartlara göre, yangına dayanıklı tel ve kablo: GB12666'ya göre yangın testi yöntemi karakteristik testi.6 Sınıf A, alev sıcaklığı 950℃ olan yangında yanık, faz ile faz arasında ve faz ile dış kılıf arasında 750V voltaj uygulamalı, 90 dakika bozulmadan dayanabilmelidir.
B sınıfı, alev sıcaklığı 750-800°C olan alevde bun, faz ile faz arasında ve faz ile kılıf arasında 750V gerilim uygulayabilmeli, 90 dakika bozulmadan dayanabilmelidir.
2. BS6378'e göre esnek yanmaz kablo aşağıdaki gereksinimleri karşılar:
A Sınıfı 650 ℃ 3h
B Sınıfı 750 ℃ 3h
C Sınıfı 950 ℃ 3 saat
Sınıf S 950 ℃ 20dk
1. Mükemmel yanmazlık özelliği, yanmazlık derecesi yalnızca ulusal standart GB1266.6'yı karşılamakla kalmaz: kategori A 950 ℃ 90 dakika, ayrıca İngiltere standardı BS 187-1994: Sınıf A 650℃ 3h: sınıf B 750℃ 3s ile de uyumludur ;C sınıfı 950 ℃ 3h bu arada, su püskürtmeye veya mekanik darbeye de dayanabilir;
2. Uzun sürekli uzunluk: uzunluk, tek damarlı veya çok damarlı kabloya rağmen güç kaynağı için uzunluk talebini karşılayabilir ve her bir kablonun sürekli uzunluğu 1000 m kadar uzun olabilir.
3. Geniş kesit alanı, tek damarlı kablonun kesit alanı 630 mm2'ye ve çok damarlı kablonun kesit alanı 70 mm2'ye ulaşır.
4. Esneklik özelliği, kablo, 6-10D bükülme yarıçapı ile kablo makarasına sarılabilir (D, kablonun dış çapıdır):
5. Yanarken dumansız toksik olmayan, yalıtım için inorganik malzemeleri (yanıcı olmayan malzemeler) benimser, yanması herhangi bir zararlı gaz veya ikincil üretmez.
kirlilik bir çevre koruma ürünüdür;
6. Yüksek aşırı yük kapasitesi, kablo yalnızca yüksek akım taşıma kapasitesine sahip olmakla kalmaz, aynı zamanda büyük aşırı yük kapasitesine de sahiptir.Kablolama gereksinimlerine göre, kablonun yüzey sıcaklığı genellikle 70 ℃'dir, eğer dokunulmayacaksa veya yanıcı yapı malzemeleriyle temas etmeyecekse, kablo kılıfının sıcaklığı 105 ℃'ye yükseltilebilir.Aşırı yük ile karşılaşıldığında, yanmaz kablonun uzun süreli çalışma sıcaklığı 250 ℃'ye ulaşabilir;
7. Korozyona dayanıklı, organik yalıtımlı yanmaz özellik, bazen plastik tüp veya tüp veya demir tüp gerektirir, plastik tüp bozulmaya eğilimlidir ve demir tüp paslanmaya veya aşınmaya eğilimlidir, ancak yanmaz kablonun bakır kılıfı vardır ve tüp gereklidir- daha az, ayrıca bakır kılıf uygun korozyon direncine sahiptir.
8. Bakır kılıfın koruması nedeniyle bilgi kablosu ve kontrol kablosuyla aynı dikey şaftta kablolama yapıldığında elektromanyetik girişim içermez, yanmaz kablo tek ve kontrol kablolarını veya kablolarını engellemez;
9. Söndürme aparatları normalde alevde, yangın hasarını azaltır, söndürme aparatları normalde alevde, yangın hasarını azaltır.Ayrıca bakır kılıfı bir tür iyi iletken olduğundan, en iyi topraklanmış PE tel olduğundan ve tüm kabloyu kapladığından, 100 yıla kadar kullanım ömründen dolayı personel güvenliği açısından güvenilirdir;
10. İnorganik yalıtımlı malzemenin uzun hizmet ömrü, yüksek sıcaklık dayanımı ve bozunma direnci, normal çalışma koşullarında hizmet ömrü, organik yalıtımlı kabloların hizmet ömrünün birçok katıdır, hizmet ömrü binalarınki kadar uzun olabilir;
11. Montaj fittinoları da dahil olmak üzere esnek yanmaz kabloların taşınması ve paketlenmesi, genel kablolarla hemen hemen aynı basittir;
12. Gelişmiş üretim süreçleri ve basit kurulum nedeniyle uygun ekonomik verimlilik Esnek yanmaz kablonun toplam maliyeti, aynı koşullar altında mineral yalıtımlı kablodan çok daha düşüktür.
