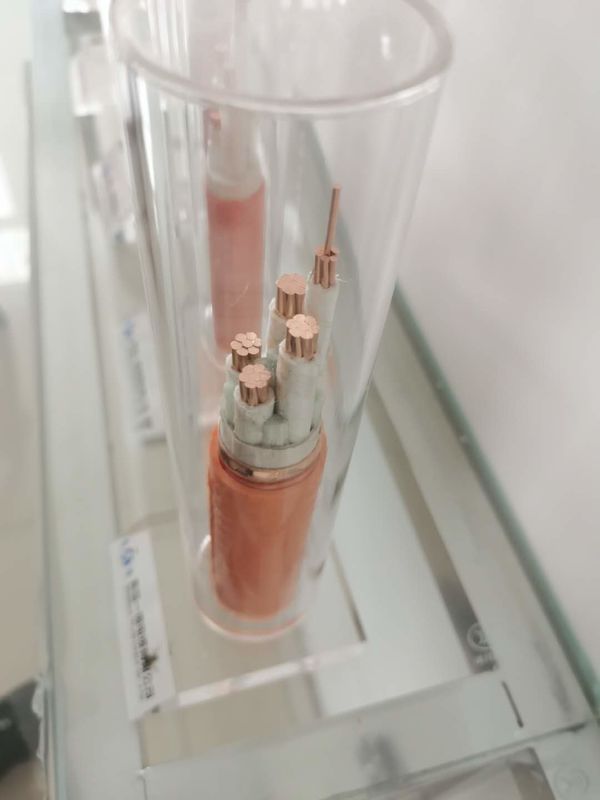

1kV LSZH Mineral İzoleli Tel Çok Çekirdekli Mi Isıtma Kablosu
Mineral İzoleli Tel, 250 ℃ sürekli çalışma sıcaklığı ve 950-1000 ℃'de 3 saat güç kaynağı ile 0.6/1KV voltajı altında güç iletimi için uygundur.
Mineral İzoleli TelÖzellikler
(1) Yangın önleme.BBTRZ kablosu, refrakter malzemeler kullanarak mika bant ve ekstrüde kompozit yalıtım kullanır
Harç yalıtımı ve yangından korunma, yeni malzeme ürünü BS 6387 standart C seviye testini 950 ℃ alev altında 80 dakika boyunca geçebilir, elektrik arızası olmaz;15 dakika suya daldırıldıktan sonra 15 dakika, W650℃ alevi, bozulma yok, 950'de b seviye testi ℃'de alev altında 15 dakika içinde bozulma yok.
(2) Esnek.BBTRZ kablosunun iletkeni bakır telli telden, izolasyon tabakası mika bant ve ekstrüde kompozit malzemeden yapılmıştır.Isı yalıtımı ve yanmaz malzeme olarak ateşe dayanıklı kil ve halojen içermeyen, düşük dumanlı alev geciktirici kılıf malzemesi kullanılmaktadır.Ürün daha esnektir.
(3) Çevre koruma.BBTRZ kablosunun yanma geçirgenliği %80'i aşmaktadır (standart %60'tır), bu da düşük duman gereksinimlerini karşılar.Kablo izolasyon ve kılıf malzemeleri inorganik bileşikler olduğu için alışılagelmiş PVC malzeme yoktur.Bu nedenle, yangın koşullarında bile asit gazı salmaz ve halojen üretmez.
(4) Güvenlik.Alevde güç sağlayabilir, yangınla mücadele ekipmanını çalıştırabilir, yangın kayıplarını azaltabilir ve özellikle kişisel güvenlik için güvenilirdir.
(5) Uzun servis ömrü.İnorganik yalıtım malzemeleri yüksek sıcaklıklara dayanabilir ve eskimesi kolay değildir ve kullanım ömürleri organik yalıtımlı kablolardan kat kat fazladır.
Nominal Geçmek bölüm |
Dış Çap yakl. |
Kablo ağırlığı yakl. | Gerilim düşümü | Mini bükme yarıçap |
|
Tek aşama | Üç faz | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3x1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3x2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398,3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2,55 | 292.5 |
3x25 | 22.3 | 1.192.9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378.0 |
3x50 | 28.6 | 1.950.5 | 1.01 | 0,87 | 429.0 |
3x70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
3x95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
3x120 | 40.9 | 4.379,3 | 0.43 | 0,371 | 613.5 |
Uygulamalar
(1) Çeşitli binaların yangınla mücadele sistemi.
(2) Yüksek katlı sivil binalar, ofis binaları, oteller, büyük alışveriş merkezleri, sergi merkezleri, müzeler, kütüphaneler, hastaneler, stadyumlar, havaalanları vb.
(3) Çelik, eritme, cam ve diğer atölyeler gibi yüksek sıcaklık alanı.
(4) Petrol, kimya, ilaç, nükleer enerji ve askeri işletmeler gibi yanıcı ve patlayıcı alanlar.
(5) Gemi, havacılık, uzay, uydu fırlatma, kontrol merkezleri vb. gibi milli savunma projeleri.
