| MOQ: | 100m |
| standard packaging: | ahşap davul |
| Delivery period: | Mevduat aldıktan sonra 7 Gün |
| payment method: | L / C, T / T |

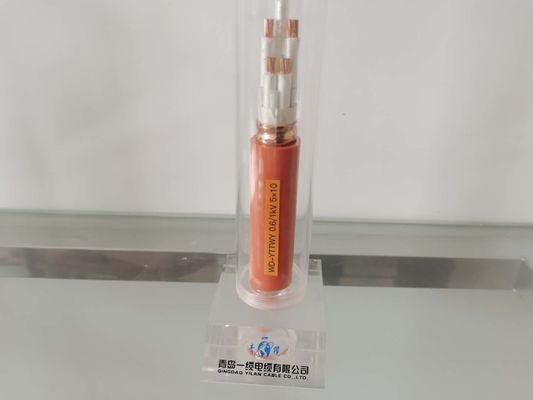

BBTRZ mineral yalıtımlı yangına dayanıklı kablo
Ürün Özellikleri
(1) Yangının önlenmesi.BBTRZ kablosu, refrakter malzemeler kullanarak mika bant ve ekstrüde kompozit yalıtım kullanır
Harç yalıtımı ve yangından korunma, yeni malzeme ürünü BS 6387 standart C seviye testini 80 dakika boyunca 950 ℃ alev altında geçebilir, elektrik kesintisi olmaz;15 dakika suya daldırıldıktan 15 dakika sonra, W650 ℃ alev, arıza yok, b 950'de seviye testi ℃ alev altında 15 dakika içinde arıza yok.
(2) Esnek.BBTRZ kablosunun iletkeni bakır telli telden yapılmıştır ve yalıtım katmanı mika bant ve ekstrüde kompozit malzemeden yapılmıştır.Ateşe dayanıklı kil, ısı yalıtımı ve yanmaz malzeme olarak ve halojensiz, düşük dumanlı alev geciktirici kılıf malzemesi olarak kullanılır.Ürün daha esnektir.
(3) Çevre koruma.BBTRZ kablosunun yanma geçirgenliği, düşük duman gereksinimlerini karşılayan% 80'i (standart% 60'dır) aşmaktadır.Kablo yalıtımı ve kılıf malzemeleri inorganik bileşikler olduğu için normal PVC malzeme yoktur.Bu nedenle yangın koşullarında bile asit gazı yayılmaz veya halojen üretilmez.
(4) Güvenlik.Alevde güç sağlayabilir, yangınla mücadele ekipmanını çalıştırabilir, yangın kayıplarını azaltabilir ve özellikle kişisel güvenlik için güvenilirdir.
(5) Uzun servis ömrü.İnorganik yalıtım malzemeleri yüksek sıcaklıklara dayanabilir ve eskitilmeleri kolay değildir ve hizmet ömürleri organik yalıtımlı kablolarınkinden kat kat fazladır.
(6) Kurulumu kolaydır.Kablo bağlantılarında çok az veya hiç bağlantı yoktur.Magnezyum oksit yangın söndürme kabloları ile karşılaştırıldığında, konstrüksiyonu uygundur ve kurulum maliyeti düşüktür.
(7) İyi ekonomi.Gelişmiş üretim teknolojisi ve basit kurulum sayesinde, aynı koşullar altında, gerçek kapsamlı maliyet, oksitlenmiş geçmeli mineral yalıtımlı kabloların maliyetinden% 30 daha düşüktür.
(8) Hatırlatma: Birden fazla BBTRZ kablosu doğrudan gömüldüğünde, uzunlukları 6'yı geçmemelidir. Kablolar için yeterli soğutma alanı sağlamak için kablolar arasındaki mesafe mümkün olduğunca uzak olmalıdır.BBTRZ kablosunu döşemeden önce, toprak, kum, kablo kanalı veya kablo kanalının kablo etrafındaki ısı yayma performansını tam olarak değerlendirin ve BBTRZ kablosunun normal şekilde kullanılabilmesi için kablonun termal direnç katsayısını düzelttiğinizden emin olun. uzun süre güvenle.
| Nominal Çapraz Bölüm |
Dış Çap yakl. |
Yaklaşık kablo ağırlığı. | Gerilim düşümü | Mini bükme yarıçap |
|
| Tek aşama | Üç faz | ||||
| mm2 | mm | kg / km | V / A.km | V / A.km | mm |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7,9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1.518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2.629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3.588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4.379,3 | 0.43 | 0.371 | 613.5 |
Uygulamalar
(1) Çeşitli binaların yangınla mücadele sistemi.
(2) Yüksek katlı sivil binalar, ofis binaları, oteller, büyük alışveriş merkezleri, sergi merkezleri, müzeler, kütüphaneler, hastaneler, stadyumlar, hava alanları vb.
(3) Çelik, eritme, cam ve diğer atölyeler gibi yüksek sıcaklık alanı.
(4) Petrol, kimya, ilaç, nükleer enerji ve askeri işletmeler gibi yanıcı ve patlayıcı alanlar.
(5) Gemiler, havacılık, havacılık, uydu fırlatmaları, kontrol merkezleri vb. Ulusal savunma projeleri.
Ürün yapısı
--- İletken malzeme
Sıradan tavlanmış bakır tel, tel sınıfı 2.
--- İzolasyon Malzemeleri
Mika bantlı inorganik mineral yalıtım bileşiği.
--- İzolasyon malzemesi
XLPE (çapraz bağlı polietilen)
--- dolgu
Mg (OH) 2 veya Al (OH) 3 refrakter
--- Kılıf malzemesi
LSZH (Düşük Duman Sıfır Halojen)
Çekirdek numarası
1C, 2C, 3C, 4C, 5C, 3C + E, 3C + 2E, 4C + E
Gerilim oranı
0.6 / 1kV, 600 / 1000V
-Çalışma sıcaklığı
Normal: -15 ℃ ~ + 250 ℃, özel dönem: 1083 ℃
-Minimum bükülme yarıçapı
10 x dış çap
--- Üretim standartları
JG / T 313-2014, GB / T 34926-2017, IEC 60702, BS 6387
|
|
