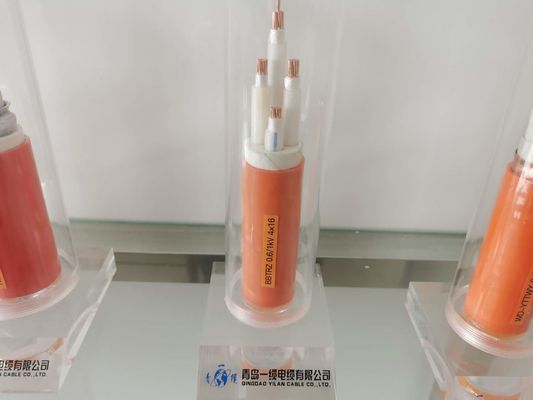

Bakır damarlı alüminyum kılıflı esnek mineral yalıtımlı kablo
1. İletken: İyi bükme performansına sahip çok telli bakır tellerden yapılmıştır.
2. İzolasyon: Yüksek sıcaklığa dayanıklı, yanmayan inorganik izolasyon malzemeleri kullanın.
3. Metal kabuk: alüminyum alaşımdan yapılmıştır.
4. Dış kılıf: Çevre dostu, yaşlanmaya dayanıklı, hava şartlarına dayanıklı, düşük dumanlı ve halojensiz kılıf malzemeleri kullanın.
5. İç ve dış mekan döşemeleri için uygundur, dış mekanik kuvvetlere dayanabilir.
Seçme yöntemi
1. Aşağıdaki durumlarda, plastik kılıflı esnek, mineral yalıtımlı kablolar kullanılmalıdır:
Kablo, bakır kılıfı aşındıran bir ortama yerleştirilir.
Kablolar doğrudan gömülür veya borulardan geçirilir.
Kablolar, binaların teknik olmayan boşluklarına döşenir ve estetik gereksinimleri vardır.Yangından korunma gereksinimi olduğunda, halojensiz ve düşük dumanlı plastik bir muhafaza kullanılmalıdır.
Nominal
Çapraz
Bölüm |
Dış
Çap
yakl. |
Yaklaşık kablo ağırlığı. |
Gerilim düşümü |
Mini
bükme
yarıçap |
| Tek aşama |
Üç faz |
| mm2 |
mm |
kg / km |
V / A.km |
V / A.km |
mm |
| 3 x 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 x 2,5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 x 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 x 6 |
13.7 |
479.9 |
7,9 |
6.81 |
205.5 |
| 3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 x 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| 3 x 25 |
22.3 |
1.192,9 |
1.87 |
1.62 |
334.5 |
| 3 x 35 |
25.2 |
1.518.8 |
1.35 |
1.17 |
378.0 |
| 3 x 50 |
28.6 |
1.950,5 |
1.01 |
0.87 |
429.0 |
| 3 x 70 |
32.7 |
2.629.9 |
0.71 |
0.61 |
490.5 |
| 3 x 95 |
37.1 |
3.588.8 |
0.52 |
0.454 |
556.5 |
| 3 x 120 |
40.9 |
4.379,3 |
0.43 |
0.371 |
613.5 |
2. Özellik seçimi
Kablonun maksimum çalışma sıcaklığını kablo döşeme ortamına göre belirleyin, ilgili kablo akımını makul bir şekilde seçin ve kablo özelliklerini belirleyin.
2.1: Kablo sıcaklığına göre iki tip esnek mineral izoleli kablo vardır.
Taşıma kapasitesi: 70 ° C'de
105 ° C'de Ampasite
2.2: Seçilen kablonun akım taşıma kapasitesi, aşağıdaki döşeme koşulları altında 70 0 C'lik normal çalışma sıcaklığına uygun olmalıdır:
Duvarlar, köşebentler, çatılar ve köprüler boyunca çizgileri temizleyin.
Aynı köprü, şaft, kablo kanalı ve kablo tüneli içindeki diğer kablo türleriyle birlikte yönlendirilir.
Kablo kılıfının sıcaklığının çok yüksek olduğu diğer yerler kişisel yaralanmaya veya ekipmanın hasar görmesine neden olabilir.
2.3: Kabloları köprüye, kablo kanalına ve insansız makinenin boruyu giydiği yere yerleştirin.Akım taşıma kapasitesi 105 0 C normal çalışma sıcaklığına göre seçilebilir.
.2.4: Esnek mineral yalıtımlı kabloların özellikleri, hattın gerçek uzunluğuna ve kablonun teslimat uzunluğuna göre makul şekilde belirlenmelidir.
3. Tasarım noktaları
3.1 Bakır kılıf bir topraklama teli olarak kullanılabilir, bu nedenle genellikle PE teline gerek yoktur.
3.2 Otobüs kanallarını geniş kesitli esnek mineral yalıtımlı kablolarla değiştirmek mühendislik yatırımını azaltabilir ve hat güvenliğini artırabilir.
