| MOQ: | 100m |
| standard packaging: | ahşap davul |
| Delivery period: | Mevduat aldıktan sonra 7 Gün |
| payment method: | L / C, T / T |

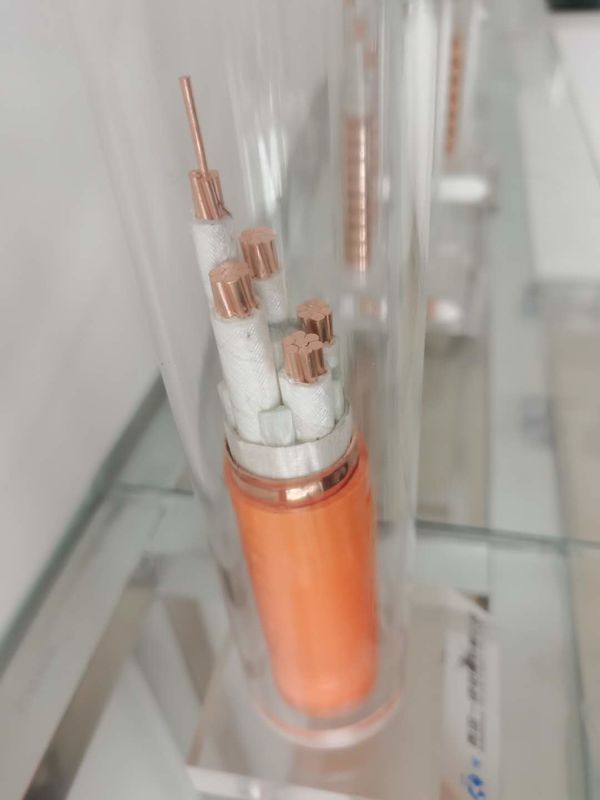

Ağır metal kılıflı mineral izoleli kablo
Esnek yanmaz kablonun yapısı
1. Kablo iletkeni: uygun bükülme özelliğine sahip çok telli bakır tellerden yapılmıştır
2. İzolasyon tabakası: yüksek sıcaklığa dayanıklı inorganik yalıtım malzemeleri kullanır
3. Bakır kılıf: uygun bükülme özelliğine sahip özel işleme yoluyla bakır malzemeler.PE tel olarak kullanılır.
4. Dış kılıf: Uygun korozyon korumasına sahip, düşük dumanlı, toksik olmayan plastik malzemelerden yapılmıştır.
| Nominal Çapraz Bölüm |
Dış Çap yakl. |
Yaklaşık kablo ağırlığı. | Gerilim düşümü | Mini bükme yarıçap |
|
| Tek aşama | Üç faz | ||||
| mm2 | mm | kg / km | V / A.km | V / A.km | mm |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7,9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1.518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2.629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3.588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4.379,3 | 0.43 | 0.371 | 613.5 |
Esnek yanmaz kablo modeli
YTTW
Y: seri Sembolü
T: Cooper iletken
T: Bakır kılıf
W: İnorganik yalıtım
Ulusal standartlara göre, yangına dayanıklı tel ve kablo: yangın testi yöntemi karakteristik testi, GB12666'ya göre.6 Sınıf A, alev sıcaklığı 950 ile ateşte yanma ℃ faz ile faz arasında ve faz ile dış kılıf arasında 750V'luk gerilim uygulayın, bozulmadan 90 dakika dayanabilmelidir.
B Sınıfı, alev sıcaklığı 750-800 ° C olan ateşte topuz, faz ile faz arasında ve faz ile kılıf arasında 750V gerilim uygulayarak, bozulmadan 90 dakika dayanabilmelidir.
2. BS6378'e göre esnek yanmaz kablo aşağıdaki gereksinimleri karşılar:
A Sınıfı 650 ℃ 3s
B sınıfı 750 ℃ 3 saat
Sınıf C 950 ℃ 3h
Sınıf S 950 ℃ 20 dak
1. Mükemmel yanmaz özellik, yanmazlık derecesi yalnızca ulusal standart GB1266.6'yı karşılamakla kalmaz: kategori A 950 ℃ 90 dak, aynı zamanda İngiltere standardı BS 187-1994: Sınıf A 650 ℃ 3h: B sınıfı 750 ℃ 3h ;C sınıfı 950 ℃ 3h bu arada su püskürtme veya mekanik darbeye de dayanabilir;
2. Uzun sürekli uzunluk: uzunluk, tek çekirdekli veya çok çekirdekli kabloya rağmen güç kaynağı için uzunluk talebini karşılayabilir ve her bir kablonun sürekli uzunluğu 1000 m'ye kadar uzun olabilir.
3. Geniş kesit alanı, tek damarlı kablonun kesit alanı 630 mm2'ye ve çok damarlı kablonunki 70 mm2'ye ulaşır.
4. Esneklik özelliği, kablo, 6-10D bükülme yarıçapı ile kablo alanına sarılabilir (D, kablonun dış çapıdır):
5. Yanarken dumansız toksik değildir, izolasyon için inorganik malzemeler (yanmaz malzemeler) kullanır, yanması herhangi bir zararlı gaz veya sekonder üretmez.
kirlilik çevre koruma ürünüdür;
6. Yüksek aşırı yük kapasitesi, kablo sadece yüksek akım taşıma kapasitesi değil, aynı zamanda büyük bir aşırı yük kapasitesine de sahiptir.Kablolama gereksinimlerine göre, kablonun yüzey ace sıcaklığı genellikle 70℃'dir, eğer dokunulmayacaksa veya yanıcı yapı malzemeleri ile temas etmeyecekse, kablo kılıfının sıcaklığı 105 ℃'ye kadar yükseltilebilir.Aşırı yük ile karşılaşıldığında, yanmaz kablonun uzun süreli çalışma sıcaklığı 250 ℃'a ulaşabilir;
7. Korozyona dayanıklı, organik yalıtımlı yanmaz özelliği bazen plastik boru veya boru veya demir boru gerektirir, plastik boru bozulabilir ve demir boru paslanmaya veya aşınmaya meyillidir, ancak yanmaz kablonun bakır kılıfı vardır ve boru gereklidir- bakır kılıfın daha az korozyon direnci vardır.
8. Bakır kılıfın blendajı nedeniyle bilgi teli ve kontrol teli ile aynı dikey şafta kablolama yaparken elektromanyetik parazitten arındırılmış yanmaz kablo, tekli ve kontrol telleri veya kabloları engellemeyecektir;
9. Tinguishing aparatları normalde alevde, yangın hasarını azaltır, söndürme aparatları normalde alevde, yangın hasarını azaltır.Ayrıca, bakır kılıfı bir çeşit iyi iletken, en iyi topraklanmış PE tel olduğundan ve tüm kabloyu kapladığından, personel güvenliği açısından güvenilirdir, 100 yıla kadar kullanım ömrü;
10. Uzun hizmet ömrü, yüksek sıcaklık dayanımı ve inorganik yalıtımlı malzemenin bozulma direnci, normal çalışma koşulları altında hizmet ömrü organik yalıtımlı kabloların çok katıdır, hizmet ömrü binalarınki kadar uzun olabilir;
11. Montaj fittinoları dahil esnek yanmaz kabloların nakliyesi ve paketlenmesi, genel kablolarla hemen hemen aynıdır;
12. Gelişmiş üretim süreçleri ve basit kurulum sayesinde elverişli ekonomik verimlilik, esnek yanmaz kablonun toplam maliyeti, aynı koşullar altında mineral yalıtımlı kabloya göre çok daha düşüktür.
Esnek yanmaz kablonun elektriksel özellikleri
|
|
