Düşük duman BTTZ serisi esnek mineral izoleli kablo

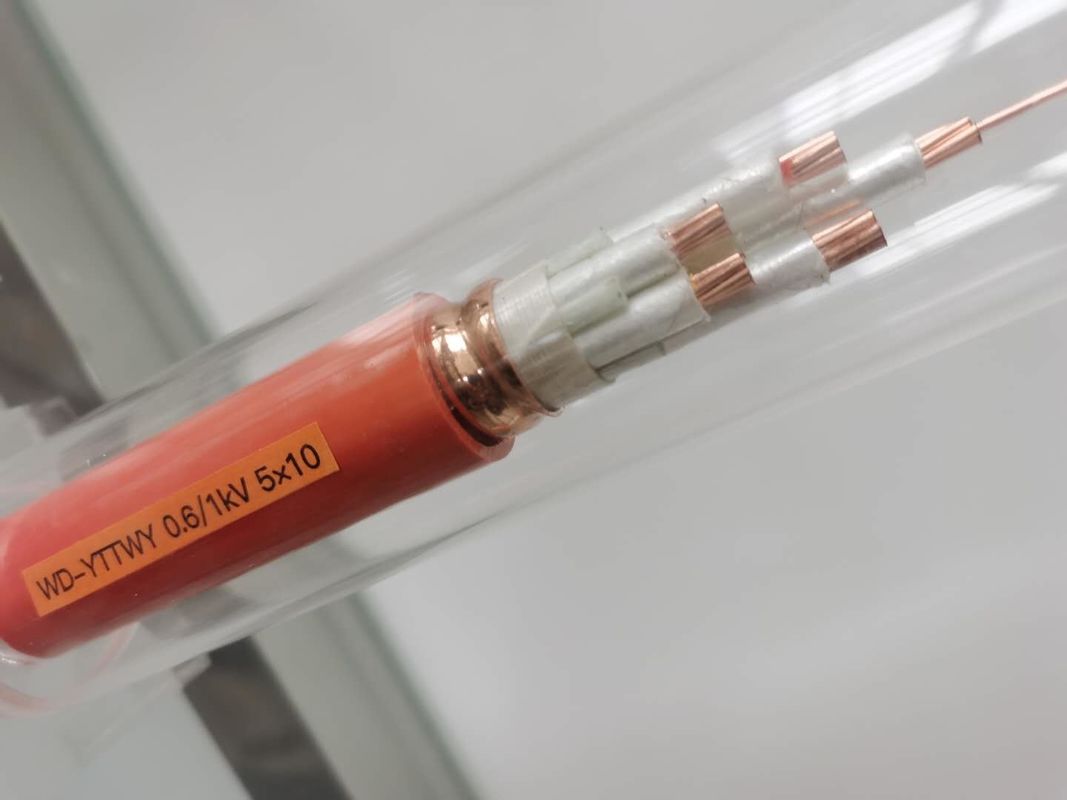

Esnek yanmaz kablonun yapısı
1. Kablo iletkeni: uygun bükülme özelliğine sahip çok telli bakır tellerden yapılmıştır
2. İzolasyon tabakası: yüksek sıcaklığa dayanıklı inorganik yalıtım malzemeleri kullanır
3. Bakır kılıf: uygun bükülme özelliğine sahip özel işleme yoluyla bakır malzemeler.PE tel olarak kullanılır.
4. Dış kılıf: Uygun korozyon korumasına sahip, düşük dumanlı, toksik olmayan plastik malzemelerden yapılmıştır.
| Nominal Çapraz Bölüm |
Dış Çap yakl. |
Yaklaşık kablo ağırlığı. | Gerilim düşümü | Mini bükme yarıçap |
|
| Tek aşama | Üç faz | ||||
| mm2 | mm | kg / km | V / A.km | V / A.km | mm |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7,9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1.518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2.629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3.588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4.379,3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5.284,9 | 0.36 | 0.313 | 682.5 |
Ulusal standartlara göre, yangına dayanıklı tel ve kablo: yangın testi yöntemi karakteristik testi, GB12666'ya göre.6 Sınıf A, alev sıcaklığı 950 ile ateşte yanma ℃ faz ile faz arasında ve faz ile dış kılıf arasında 750V'luk gerilim uygulayın, bozulmadan 90 dakika dayanabilmelidir.
B Sınıfı, alev sıcaklığı 750-800 ° C olan ateşte topuz, faz ile faz arasında ve faz ile kılıf arasında 750V gerilim uygulayarak, bozulmadan 90 dakika dayanabilmelidir.
BS6378'e göre esnek yanmaz kablo aşağıdaki gereksinimleri karşılar:
A Sınıfı 650 ℃ 3s
B sınıfı 750 ℃ 3 saat
Sınıf C 950 ℃ 3h
Sınıf S 950 ℃ 20 dak
Anma Gerilimi: 0.6 / 1kV
Anma çalışma voltajı: hafif yük 500V, ağır yük 750V;
Anma akımı: tek çekirdekli 25-1800 A;çok çekirdekli 16-500A
İzolasyon direnci: yalıtım direnci km başına 1000MΩ.100m'den az kablo uzunluğu, ardından izolasyon direnci ≥ 10000 MΩ
Güç frekansı dayanım gerilimi: Sırasıyla 500V ve 750V kabloların faz ve bakır kılıfı arasına 2000V ve 2500V gerilim uygulayın, bunlar 15 dakika bozulmadan dayanabilmelidir.
