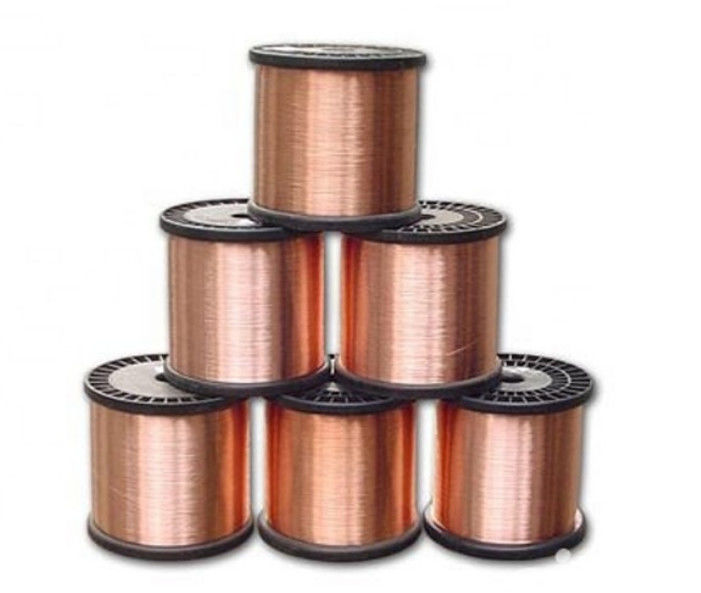

7.5MM 8.5MM CCA Bakır Kaplı Alüminyum Tel Yuvarlak Sarma Teli
Ürün Özellikleri Analizi:
1, DC direnci: bakır kaplı alüminyum tel bakır hat direnci bakır telin yaklaşık 1,5 katından fazladır, dişi değerler aynıdır, bakır kaplı alüminyum tel bakır tel yaklaşık 1/2 ağırlığındadır.
2, Bakır kaplı alüminyum iletken kullanımı, tel ve kablo ürün seçimi, tasarım, kurulum ve diğer alışkanlıklardaki akımı karşılamak için uzun yıllar devam edebilir, ayrıca kablo terminallerine bastırılarak lehimleme sağlar.
3, Alt AC direnci:
4, Hafif ve düşük maliyetli: Bakır kablonun aynı teknik özellikleriyle karşılaştırıldığında, bakır kaplı alüminyum iletken kablo maliyet tasarrufu %40'tan fazla, bakır kaplı alüminyum / bakır kompozit iletken kablo maliyet tasarrufu %20'den fazla.
5, İyi kaynaklanabilirlik: üretimi kolaylaştırmak için aynı kaynaklanabilirliğe sahip olması için bakır telle eşmerkezli bakır tabakası ile kaplanmış yüzeyi nedeniyle bakır kaplı alüminyum tel
sınıflandırma
Biri sinyal veya iletişim amaçlı bakır kaplı alüminyum kablo, diğeri güç kaynağı içindir.
Voltaj seviyesi
0,6/1KV3,6/6KV8,7/10KV,8,7/15KV12/20KV
18/20KV21/35KV26/35KV
Tür ve Veri
0.6/1KV Tek Çekirdekli
İletkenin nominal bölümü | Nominal yalıtım kalınlıkları (mm) | Kılıf kalınlığı (mm) |
Kablo çapı (mm) |
Referans Ağırlık (kg/km) |
20℃ İletkenin maksimum DC direnci(Ω/KM) |
1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0,141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0,102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0,0843 |
