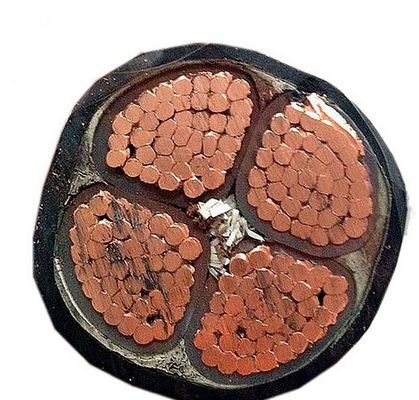

Düşük Duman Sıfır Halojen Kılıf Yangına Dayanıklı Güç Yumuşak Kablosu
Yangına Dayanıklı Tel ve Kablo Seri Ürünleri
1. Ürün Standardı
Kurumsal standart, bu standart GB/T 19666-2005'e eşdeğerdir.
2. Bu ürün, AC gerilimi 1-10 KV plastik yalıtımlı güç kablosu, 450/750 V plastik yalıtımlı kontrol kablosu, 450/750 V ve altı elektrikli ekipman tel ve kablosunun kullanıldığı her yerde kullanıma uygundur, özellikle yüksek sıcaklık, yanıcı ve ateş.Güç, kontrol, alarm ve yangın kontrol sistemi ve diğer devrelerin iletilmesi ve dağıtılması için kanıt.
3. Kullanım Mülkü
bir.Farklı ürün çeşitlerine göre anma gerilimi aşağıdakilere ayrılabilir:
a.0,6/1 - 8,7/10 KV β.450/750 KV y.300/500 V δ.300/300V
b.Kablonun uzun süre izin verilen çalışma sıcaklığı, farklı ürün türlerine göre aşağıdakilere ayrılmıştır:
70ºC,90ºC,10
c.Kısa devre (5s) için iletkenin izin verilen maksimum çalışma sıcaklığı 160ºC ve 250ºC'yi (a-α için) geçmez.
d.Kablo döşemek için ortam sıcaklığı 0ºC'den az olmamalıdır.
f.İzin verilen min.Kablonun bükülme yarıçapı, aşağıdaki ürünlerin farklı türlerine göre olmalıdır: 6 katı, 10 katı, 12 katı ve 15 katı kablo toplam çapı.
g.Kablo yanma doğası
a.Alev sıcaklığı 750-800ºC yanma koşulları altında, kablo normalde 90 dakikadan az çalışmayabilir.
β.Ölçülen kablo akımı."α" ortamındaki taşıma kapasitesi, ortak kablonun ilgili tip ve özelliklerindeki çalışma koşulları altındaki akım taşıma kapasitesi değerinden az değildir.
h.Diğer elektrik doğası ve fiziksel.Kablonun mekanik yapısı, karşılık gelen ortak kablodan daha yüksektir.
| tablo 1 | |||||||||
| Tür | isim | ||||||||
| NH-VV | yangına dayanıklı PVC yalıtımlı, PVC kılıflı, bakır güç kablosu | ||||||||
| NH-VV22 | yangına dayanıklı PVC yalıtımlı, PVC kılıflı, çelik kayış zırhlı bakır güç kablosu | ||||||||
| NH-YJV | yangına dayanıklı XLPE yalıtımlı, PVC kılıflı, bakır güç kablosu | ||||||||
| NH-YJV22 | yangına dayanıklı XLPE izoleli, PVC kılıflı, çelik kayış zırhlı bakır güç kablosu | ||||||||
| NH-FF | floroplastik yalıtımlı, floroplastik kılıflı bakır güç kablosu | ||||||||
| WDZN-YY | LSZH poliolefin yalıtımlı, poliolefin kılıf bakır güç kablosu | ||||||||
| WDZN-YY23 | LSZH poliolefin yalıtımlı, poliolefin kılıf çelik kemer zırhlı bakır güç kablosu | ||||||||
| NH-YGG | silikon kauçuk yalıtımlı, silikon kauçuk kılıflı bakır güç kablosu | ||||||||
| Tür | çekirdekler | Anma gerilimi 0.6/1kv | |||||||
| Bölüm (mm2) | |||||||||
| NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1,5~300;4~300 | |||||||
| Tablo 3 | |||||||||
| Kablo çekirdek çapıΦ | Floroplastik kılıf kalınlığı | ||||||||
| 3-5 | 0,55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0,8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| Emlak: | |||||||||
| 1, Kablo döşeme için ortam sıcaklığı: 0°C'nin üzerinde | |||||||||
| 2, PVC yalıtımlı iletkenin uzun süreli maksimum çalışma sıcaklığı 70°C'den fazla değildir;NH-YJV iletkeni 90°C'den fazla değil;WDZN-YY iletkeni 90°C'den fazla değil;NH-YGG iletkeni180°C'den fazla değil;NH-FF iletkeni200°C'den fazla değil. | |||||||||
