Pvc Güç Kablosu Orta Gerilim Güç Kablosu
PVC izoleli kablo uygulaması:
35kV ve altı güç iletim ve dağıtım sistemlerinde kullanılır.
Genellikle elektrik enerjisi, inşaat, madencilik, metalurji, petrokimya ve diğer alanlarda kullanılır
Yağ emdirilmiş kağıt yalıtımlı güç kablolarını tamamen değiştirin ve kısmi yedek iletişimler gerçekleştirin

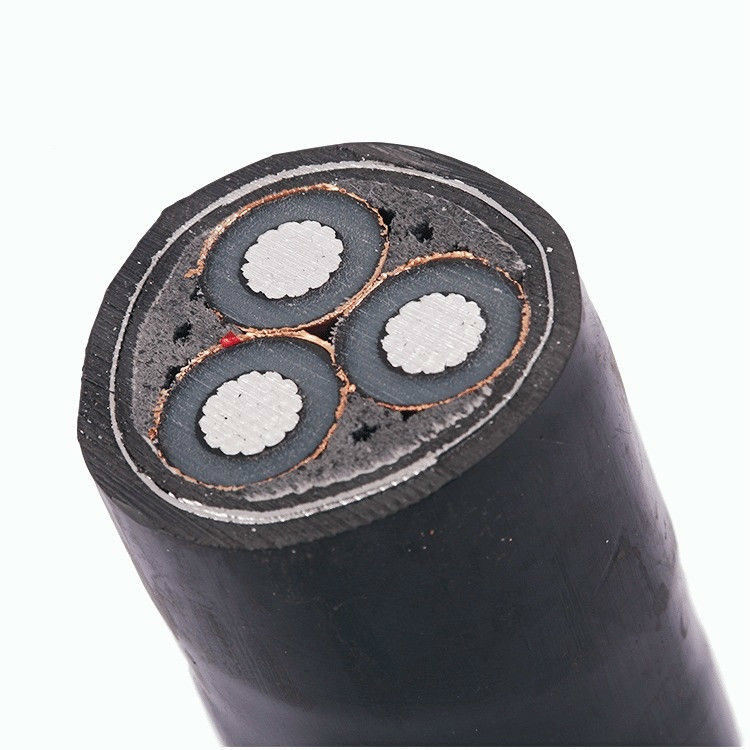

PVC yalıtımlı güç kablosu
Çapraz bağlı polietilen / polivinil klorür izoleli tel, tel ürün serisini kapsar ve çalışma sıcaklığı
Başta 70 derece ve 90 derece sıcaklık olmak üzere yalıtım malzemesine göre değişiklik gösterir.
İletken tipine göre tek damarlı PVC / XLPE izoleli teller dahil,
Dikey PVC / XLPE izoleli teller, değişik renklerde PVC / XLPE izoleli teller.
Şekline göre farklı renklerde yassı teller, yuvarlak teller vb. İçerir.
Tek damarlı kablo, çok damarlı tel ve diğer farklı renkler dahil olmak üzere çekirdek numarasına göre kodlanmıştır.
Teknik parametreler:
| Enine kesit |
Orkestra şefi |
İletken Ekranı |
İzolasyon |
İzolasyon Ekranı |
Metalik Ekran |
İç Kılıf |
Zırh |
Ekran Katmanı No. |
Dış kılıf |
Genel Çap |
Bakır kablo |
Alüminyum Kablo |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg / km |
kg / km |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
Fonksiyonu kullanın:
1. Anma gerilimi: Uo / U: 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8.7 / 10kV, 8.7 / 15kV, 6 / 6kV, 6 / 10kV.
2. Çekirdek sayısı: tek çekirdek, üçlü çekirdek.
3. İletkenin uzun süreli çalışma için izin verilen maksimum çalışma sıcaklığı 90oC'dir.Kısa devre durumunda (en uzun süre 5 saniyeyi geçmez).İletkenin maksimum sıcaklığı 250'yi geçmez.
4. İletkenin DC direnci GB / T3956-1997 gereksinimlerini karşılar.
5. Döşeme sırasında ortam sıcaklığı 0'dan düşük olmamalıdır.Aksi takdirde önceden ısıtılmalıdır.
6. Kabloları döşerken yatay düşme sınırı yoktur.Hassas üç damarlı kablonun bükülme yarıçapı, kablonun dış çapının 12 katından az olmamalıdır.
7. Çalışma frekansı voltaj testi:
3,6kV veya daha düşük Uo değerine sahip kablolar için: 2,5Uo + 2kV / 5 dak, delinmeden.
3.6kv ~ 18kV Uo değerine sahip kablolar için: 3.5Uo / 5dak, delinmeden.
21 kV ve 26 kV Uo değerine sahip kablolar için: 2,5Uo / 30 dak, delinme yok.
8. Kısmi boşalma testi: Kablonun 1.73Uo deşarj kapasitesi 10pC'yi geçmemelidir.
