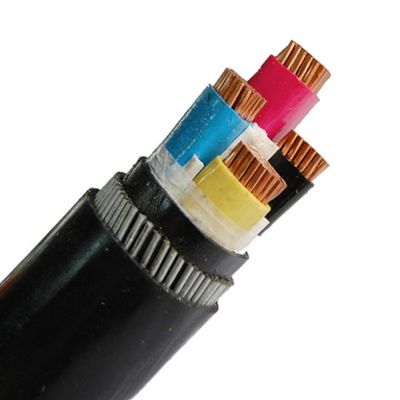

90 derece 4 çekirdekli alev geciktirici kablo
Alev geciktirici kablo tanıtımı
Alev geciktirici kablolar için genel olarak kullanılan yöntem, yalıtım, kılıf ve dolgu gibi malzemelere halojen içeren halojenürler ve metal oksitler eklemektir.Alev geciktirme açısından değerlendirme mükemmel bir yöntemdir.
Uygulama kapsamı:
Polivinil klorür yalıtımlı güç kabloları AC 50HZ, anma gerilimi 0.6 / 1kV iletim ve dağıtım hatlarına sabitlenmeye uygundur.
XLPE izoleli güç kabloları, kağıt izoleli ve PVC izoleli kablolara göre birçok avantaja sahiptir.Çapraz bağlı polietilen kablolar yüksek elektriksel özelliklere, mekanik özelliklere, ısıl yaşlanma özelliklerine, çevresel gerilme çatlama direncine, kimyasal korozyon direncine, basit yapıya, kolay kullanıma sahiptir ve büyük katman farklılıklarıyla sınırlı değildir.90 derece yüksek sıcaklıkta uzun süre kullanılabilir
| Nominal kesit alanı (mm2) |
Bakır çekirdek |
Alüminyum çekirdek |
Nominal kesit alanı (mm2) |
Bakır çekirdek |
Alüminyum çekirdek |
| 1.5 |
12.1 |
18.1 |
95 |
0.193 |
0.32 |
| 2.5 |
7,41 |
12.1 |
120 |
0.153 |
0.253 |
| 4 |
4.61 |
7,41 |
150 |
0.124 |
0.206 |
| 6 |
3.08 |
4.61 |
185 |
0.099 |
0.164 |
| 10 |
1.83 |
3.08 |
240 |
0.0754 |
0.125 |
| 16 |
1.15 |
1.91 |
300 |
0.0601 |
0.1 |
| 25 |
0.727 |
1.2 |
400 |
0.047 |
0.778 |
| 35 |
0.524 |
0.868 |
500 |
0,0366 |
0.0605 |
| 50 |
0.387 |
0.641 |
630 |
0,0283 |
0,0469 |
| 70 |
0.268 |
0.443 |
800 |
0,0221 |
0,0367 |
Teknik performans:
1. Uzun süreli çalışmanın maksimum sıcaklığı: ≤90 ° C
2. Kurulum sıcaklığı: ≥0 ° C
3. En yüksek kısa devre sıcaklığı (en fazla 5 saniye): 250 ° C
4. Yetersiz mekanik gerilim durumunda düşmeden döşenemez.Tek damarlı kablolar, demir döşeme boruları veya kablo etrafına yuvarlak demir aletlerle sabitlenemez
