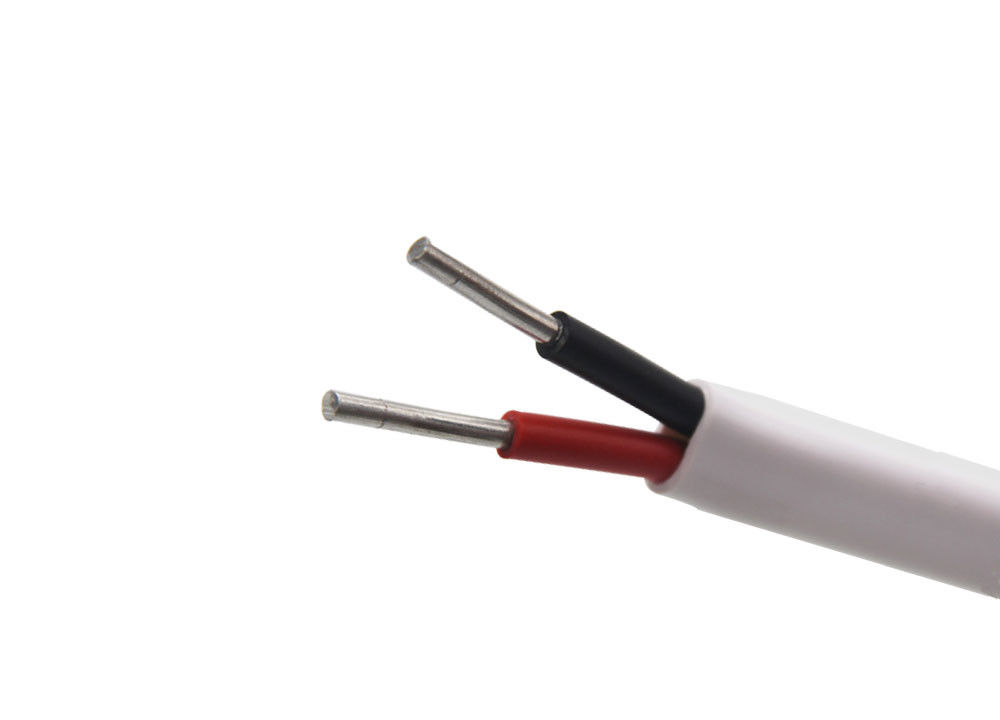

Bakır Çekirdekli PVC İzoleli Esnek Kablo
Çin'deki ünlü PVC tel üreticileri arasında bulunuyoruz.Sağladığımız alçak gerilim PVC kablolar ve PVC izoleli kablolar uzmanlar tarafından tasarlanıp üretilmektedir.Tüm PVC kablolarımız endüstrinin gerekli teknik özelliklerini karşılar.Ayrıca PVC izoleli kablolar çeşitli uluslararası standartlara uygun alüminyum ve bakır iletkenlerden yapılmaktadır.Ayrıca PVC kablolarımız, önde gelen elektrik danışmanlık firmaları tarafından tanınmaktadır.
Uygulama
PVC yalıtımlı tavlı bakır teller, ev aletlerini, küçük elektrikli aletleri, aletleri ve elektrikli aydınlatma ekipmanlarını bağlamak için uygundur ve sürücüler, aydınlatma, elektrikli ekipman, enstrümanlar ve telekomünikasyon ekipmanı için konektör olarak yaygın olarak kullanılmaktadır.
Teknik parametreler:
| Enine kesit | Orkestra şefi | İletken Ekranı | İzolasyon | İzolasyon Ekranı | Metalik Ekran | İç Kılıf | Zırh | Ekran Katmanı No. | Dış kılıf | Genel Çap | Bakır kablo | Alüminyum Kablo |
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg / km | kg / km | |
| 50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
İnşaat detayları
orkestra şefi
İletken, IS: 8130: 1984 Sınıf 1 ve Sınıf 2 standartlarına uygun olarak elektrolitik sınıf alüminyum / bakırdan yapılmıştır.
İzolasyon (IS: 5831-1984)
PVC Tip A: Sabit tesisat kabloları için genel yalıtım.
PVC Tip C: Isıya dayanıklı (HR) yalıtım.
Çekirdek tanıma
Çekirdek tel, aşağıdaki farklı renklerle tanımlanır:
Tek damarlı: müşteri ihtiyaçlarına göre kırmızı, sarı, mavi, siyah veya herhangi bir renk
İki çekirdek: kırmızı ve siyah
Üç çekirdek: kırmızı, sarı ve mavi
Üç buçuk çekirdek: kırmızı, sarı, mavi ve siyah nötr damarlar.
Dört çekirdekli: kırmızı, sarı, mavi ve siyah
Beş damarlı kablo: kırmızı, sarı, mavi, siyah ve gri.
Altı çekirdek ve üstü: Her katmandaki iki bitişik çekirdek (sayı ve yön) mavi ve sarıdır ve geri kalanı gridir.Yukarıdaki ile aynı sıra ve çekirdek numaralarının silinmez baskısı veya aynı renkteki tüm çekirdekler, her bir göbek üzerinde silinmez numaralandırılmış bir kontrast renge sahiptir.Diğer renkler alıcılar ve üreticilerle dijital kodlarla anlaştı.
Yerleşim
Yukarıdaki renk şemasına göre, çekirdek tellerini uygun sağ taraftaki tellerle istifleyin.
İç kılıf
Tedarikçi ve alıcı arasında termoplastik malzemelerin kullanılması için yapılan anlaşmaya göre, lamine çekirdek, ambalaj veya ekstrüzyon ile sağlanır.Kullanılan malzeme, PVC kablonun sıcaklık derecesi ile uyumlu olmalıdır.
Zırh
Mekanik hasarı önlemek için iç kılıfta zırh bulunmaktadır.Zırh genellikle galvanizli çelik tel veya çelik kayış kullanır.Zırh, iç kılıfta uygun şekilde sol elle tutulmalıdır.Zırhın minimum kapsama alanı% 90 olmalıdır.AC sistemlerde kullanılan tek damarlı kablolarda zırhlama için manyetik olmayan sert alüminyum teller kullanılmalıdır.İç kılıfın çapı 13 mm'yi (13 mm'den büyük) geçmiyorsa yuvarlak çelik tel kullanılır.Yassı çelik bant zırh kullanın.Özel gereksinimlere göre farklı boyutlarda yuvarlak teller de sağlanabilir.
PVC kılıf
Dış kılıf, iç kılıf veya üst üste yığılmış göbeklerin üzerine kılıflanmalıdır.Lamine çekirdek üzerinde bir dış kılıf sağlanmışsa, dış kılıfın ortalama kalınlığı, dış kılıfın nominal kalınlığı ile IS: 1554 (Bölüm-1) -1988'de belirtilen minimum iç kılıf kalınlığının toplamı olmalıdır. Standartta belirtilen kılıf.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
