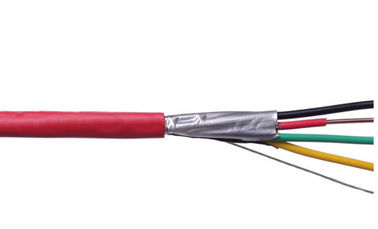

4 × 4mm2 PVC yangına dayanıklı kablo
Uygulama alanı
Bu kablolar alçak gerilim tesisat sistemlerinde güç kaynağı olarak kullanılır ve iç ve dış mekanlarda, kablo kanallarında, yer altı, enerji ve değişim istasyonlarında, yerel enerji dağıtımlarında ve endüstriyel tesislerde mekanik hasar görmeden kuruluma uygundur.
inşaat
1. İletken
İletken, IEC 60228'e göre normal veya metal kaplı tavlanmış bakır veya düz alüminyum veya alüminyum alaşımdan Sınıf 1 veya Sınıf 2 veya sıradan veya metal kaplı bakır Sınıf 5 olacaktır.
2. İzolasyon
XLPE'nin malzemesi ve kalınlığı IEC 60502 veya BS 5467 gereksinimlerini karşılamalıdır ve sürekli olarak 90 ° C'de çalışabilir.
3. Montaj / iç kapak
İç kapak sıkıştırılabilir veya taşlanabilir.Yuvarlak çekirdekli kablolar için, beşten fazla damarlı kablolar hariç, üst üste binen iç kaplamaların kullanımına yalnızca damarlar arasındaki boşluk büyük ölçüde doldurulduğunda izin verilir.Ekstrüde iç kaplama tabakası uygulanmadan önce uygun bir yapıştırıcı kullanılmasına izin verilir.Malzeme yalıtım malzemesi ile uyumlu olmalı, iç kaplama ve dolgu tabakası için kullanılan malzeme kablonun çalışma sıcaklığına uygun ve yalıtım malzemesi ile uyumlu olmalıdırhalojensiz kablolar için iç kaplama ve dolgu tabakası da halojensiz bileşenler olmalıdır.
4. Zırh
IEC 60502-1'e göre alüminyum / galvaniz çelik / çelik tel iç kapak üzerine spiral olarak sarılır ve ihtiyaca göre çift alüminyum / çelik bant ve bakır / kalaylı bakır tel de üretilebilir.
Sayı sayısı x | İzolasyon | Nominal | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30℃ | Mevcut derecelendirmeler 20 gömüldü℃ | 20'de maksimum DC direnci℃ |
çapraz saniye. | kalınlık | Kılıf | yakl. | yakl. | |||
kalınlık | |||||||
mm² | mm | mm | mm | kg / km | Bir | Bir | Ω / km |
4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4 × 25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
4 × 35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
4 × 95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
4 × 150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
4 × 185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
4 × 240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
4 × 300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
Aralarından seçim yapabileceğiniz 3 yangın koruma derecesi vardır
Grade A, en yüksek alev geciktirici derecedir.Yani kabloda kullanılan yalıtım malzemesi, doldurma ipi, sabitleme (iç tampon) bant / tabakası ve kılıf malzemesi alev geciktirici malzemelerdir.
Yalıtım malzemeleri haricinde, B Sınıfının diğer tüm malzemeleri alev geciktirici malzemelerdir.
Sadece C sınıfı kılıf malzemesi alev geciktiricidir
NH kablosu (yangına dayanıklı kablo), bir mika bant tabakası ile yapılmış bir kablodur.Plastik deri yakılsa bile refrakter tabaka kısa devreye neden olmaz.Kablolama yaparken, ipliğin refrakter katmanını kesin.
LSZH, LSOH, LS0H, LSFH veya OHLS kabloları (düşük dumanlı sıfır halojen kablolar), yanma işlemi sırasında oluşan toksik ve aşındırıcı gazların azaltılmasına yardımcı olan, düşük dumanlı halojensiz malzemelerden yapılmış yalıtımlı veya dış kılıflı kablolardır.
Anti-termit kablolar, termitlerin kabloları ısırmasını önlemek için izolasyon malzemeleri veya dış kılıfları belirli malzemelerle karıştırarak yapılan kablolardır.
