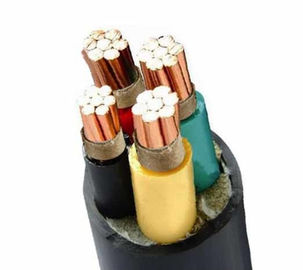

1kV XLPE yangın geçirmez kablo
Uygulama alanı
Bu kablolar düşük voltajlı kurulum sistemlerinde güç kaynağı için kullanılır ve iç ve dış mekanlarda, kablo kanallarında, yeraltında, güç ve değişim istasyonlarında kurulum için uygundur.Yerel enerji dağıtımı, ve endüstriyel tesisler mekanik hasar olmadan.
inşaat
1- Şef.
İletici, IEC 60228 uyarınca sınıf 1 veya sınıf 2 sıradan veya metal kaplı kızartılmış bakır veya sıradan alüminyum veya alüminyum alaşımından veya sınıf 5 sıradan veya metal kaplı bakırdan olmalıdır.
2İzolasyon
XLPE'nin malzemesi ve kalınlığı IEC 60502 veya BS 5467'nin gereksinimlerini karşılamalı ve 90 °C'de sürekli çalışabilir.
3Montaj/iç kapağı
Dahili kapağı sıkılabilir veya öğütülebilir.üst üste gelen iç kaplamaların kullanımı, çekirdekler arasındaki boşluk önemli ölçüde doldurulduğunda izin verilir.Ekstrüde edilmiş iç kapak tabakasını uygulamadan önce, uygun bir yapıştırıcı kullanmasına izin verilir.ve iç kaplama ve doldurma katmanı için kullanılan malzeme kablonun çalışma sıcaklığına uygun olmalı ve yalıtım malzemesiyle uyumlu olmalıdırHalogensiz kablolar için, iç kaplama ve doldurma tabakası da halogensiz bileşiklerden olmalıdır.
4Zırh.
IEC 60502-1'e göre, alüminyum/galvanizli çelik/çelik teller iç kapağa spiral olarak sarılır.ve ikili alüminyum/çelişkili bant ve bakır/tampalı bakır tel de gereksinimlere göre üretilebilir.
| No. çekirdek x |
İzolasyon |
İsimsel |
Dış Ø |
Ağırlık |
Havadaki mevcut değerler 30°C |
Mevcut derecelendirmeler gömüldü 20°C |
Maksimum DC direnci 20°C |
| Çapraz saniye. |
kalınlığı |
Kabuk |
Yaklaşık. |
Yaklaşık. |
| |
|
kalınlığı |
|
|
| mm2 |
mm |
mm |
mm |
kg / km |
A |
A |
Ω/km |
| 4x4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4x6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4x10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1.83 |
| 4x16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0.73 |
| 4x35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0.52 |
| 4x50 |
1.4 |
1.9 |
29.5 |
2312 |
139 |
161 |
0.39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0.27 |
| 4x95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0.19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0.15 |
| 4×150 |
1.8 |
2.5 |
45.8 |
6414 |
294 |
309 |
0.12 |
| 4×185 |
2 |
2.7 |
50.5 |
7901 |
337 |
346 |
0.1 |
| 4×240 |
2.2 |
2.9 |
55.7 |
10249 |
401 |
403 |
0.08 |
| 4×300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0.06 |
Seçilecek 3 yangın koruma sınıfı var.
A sınıfı en yüksek alev gerileyici sınıfı yani kabloda kullanılan yalıtım malzemesi, dolgu ipi,Bağlama bantı/katmanı ve kaplama malzemesinin hepsi alev gerileyici malzemelerdir..
İzole edici malzemeler hariç, B Sınıfı'ndaki diğer tüm malzemeler alev gerileyici malzemelerdir.
C sınıfı sadece kaplama malzemesi alev gerileyici.
NH kablosu (ateşe dayanıklı kablo) bir mika bant tabakasıyla inşa edilen bir kablodur. Plastik deri yansa bile, ateşe karşı dayanıklı katman kısa devreye neden olmaz. Kablolama sırasında, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar, kablolar,İğnenin ateşe dayanıklı katmanını kesmek.
LSZH, LSOH, LS0H, LSFH veya OHLS kabloları (az dumanlı sıfır halogenli kablolar) az dumanlı halogensiz malzemelerden yapılmış yalıtımlı veya dış kaplama kablolardır.yanma sürecinde üretilen toksik ve koroziv gazları azaltmaya yardımcı olan.
Termite karşı kablolar termitlerin kabloları ısırmasını önlemek için izole edici malzemeleri veya dış kaplamaları belirli malzemelerle karıştırarak yapılan kablolardır.
