Siyah Kauçuk Kılıf 200v 95mm2 Esnek Kaynak Kablosu
Ürün Açıklaması
1. kullanımlar:
Bu ürün, zemine voltajı 200v'den fazla olmayan ve darbeli doğru akım tepe değeri 400v kaynak makinesi elektrikli kaynak pensesi vb. İçin uygundur.
2. Kılavuz ve Seçim:
Kaynak kablosu genellikle elektrodu kaynak makinesine bağlamak için kullanılır.Howervr kaynak kablosu, son derece esnek ve yüksek ampasitelere sahip dayanıklı kablolar gerektiren diğer çeşitli uygulamalarda kullanılabilir.
3. Kaynak Kablosu nedir?
Kaynak kablosu, elektrik ark kaynağı makinelerinde, bir yük ileten özel olarak tasarlanmış bir metal çubuk olan bir elektroda güç sağlamak için tasarlanmıştır. metaller veya diğer malzemeler kaynak yapılır.
4. Model, İsimler ve Sıcaklıkta Çalışma (bkz. Tablo 1):
model |
ad |
Çekirdeğin Çalışma Sıcaklığı |
60245IEC81 (YH) |
Kaynak makinesi kablosu için doğal kauçuk kılıf |
65 ℃ |
60245IEC82 (YHF) |
Kloropren kauçuk veya diğer elastomer kılıf kaynak makinesi kablosu |
65 ℃ |
5. Teknik Özellikler, Boyut, Ağırlık ve Teknolojik Veriler (bkz. Tablo 2):
İletken Nominal Bölüm |
İletken çekirdek |
Kesit kılıfının kalınlığı |
Ortalama dış çap (mm) |
20 ℃ iletken direnci |
Referans ağırlık (kg / km) |
||
mm2 |
Çekirdek çapı (mm) |
mm |
Min |
Max |
≤ (Ω / km) |
YH |
YHF |
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
218.9 |
230.44 |
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
316.6 |
331,15 |
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
426 |
439.87 |
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
592.47 |
610.55 |
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
790 |
817.52 |
95 |
2997 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
1066.17 |
1102.97 |
6. Teslimat Gereklilikleri:
Kablo daire şeklinde paketlenmiş ise 100m uzunluğunda olmalı, paket halinde paketlenmiş ise 100m'den, kısa mesafe ise 20m'den az olmamalıdır.Karşılıklı anlaşma yapılırsa her şey anlaşmaya göre yapılacaktır.
7. Kaynak Kablosu Tipleri:
A. Tek katman
B. Çift Katman

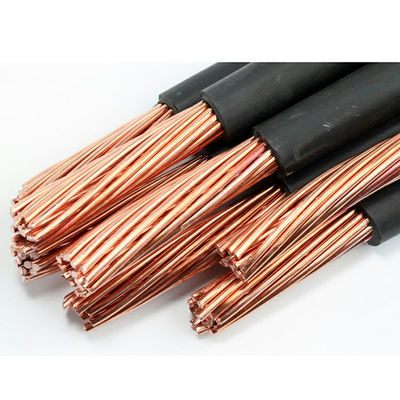

8. İlgili Ürün Resimleri:
