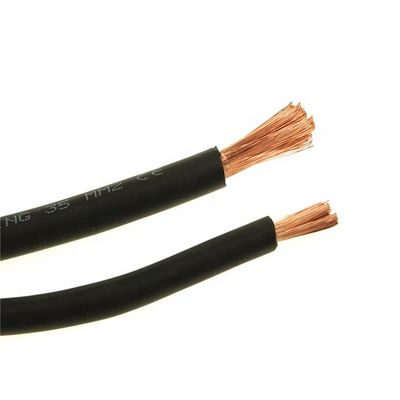

Silikon Kauçuk ASTM 400mm2 Esnek Kaynak Kablosu
Ürün Açıklaması
Uygulama
Elektrikli cihazlar, elektrikli aletler ve çeşitli mobil elektrikli ekipmanlar için kullanılan 450/750 V bakır iletkenli EPR yalıtımlı kauçuk kablo.
İnşaat
İletken: Esnek Çıplak tavlanmış bakır tel veya Kalaylı Bakır tel
İzolasyon: Nitril-Bütadien-PVC veya Kauçuk Malzeme veya EPR
Kılıf: Nitril-Bütadien-PVC veya Kauçuk Malzeme veya CSP
Siyah, Turuncu, Kırmızı veya Sarı Mavi ceket seçenekleri, tek ve çift yalıtımlı.
SQ MM boyutları (Avrupa stili): 10 mm - 240 mm
AWG boyutları (Kuzey Amerika stili): 6 Awg ila 500 MCM
Geniş sıcaklık aralığı: -55 ° C ila 105 ° C
karakteristik
1. Nominal güç frekansı gerilimi U0 / U: 450 / 750V, 300 / 500V ve 300 / 300V.
2. İletkenin izin verilen maksimum çalışma sıcaklığı 60 ° C'dir.
3. İzin verilen en düşük çalışma sıcaklığı -35 ° C'dir.
4. Kauçuk kablo, madeni yağ ve akaryakıt ile kirlenmiş yerlerde kullanılabilir.
5. D> 25mm Minimum bükülme yarıçapı kablo çapının 6 katından fazladır.
D≤25mmMinimum bükülme yarıçapı kablo çapının 4 katından fazladır. (Kablonun D-Çapı) 2. Özellikler
Şartname
|
Tür |
Oy |
Enine kesit |
Sayısı |
Uygulamalar |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
Hafif taşınabilir elektrikli ekipman ve aletler için kullanılır |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Çeşitli taşınabilir elektrikli ekipman ve aletler için kullanılır |
|
YC |
450/750 |
1.5-120 |
2-5 |
Çeşitli taşınabilir elektrikli ekipmanlar için kullanılır. |
|
YH |
- |
10-185 |
1 |
Ark kaynağı için |
Ana Teknik Veriler
|
Nominal bölüm alan (mm2) |
No./ çap bükme (mm) |
Nominal kılıf kalınlık (mm) |
Genel çap (mm) |
Maks.iletken direnci 20 ℃ (Ω / km) |
||
|
Min. |
Maks. |
Kalaysız |
Kalaylı |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0,30 |
2.8 |
19.0 |
24.0 |
0.161 |
0,164 |
|
150 |
2135 / 0,30 |
3.0 |
21,0 |
27,0 |
0.129 |
0.132 |
|
185 |
1443 / 0,40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
|
240 |
1908 / 0.40 |
3.8 |
25,0 |
35.0 |
0,0801 |
0,0817 |
Kauçuk kablonun model adı
|
HAR Kodu |
IEC |
Açıklama |
Voltaj Tasarım |
çekirdekler |
|
H05RR-F |
60245IEC 53 (YZ) / YZ |
Sıradan kauçuk kılıflı kordon |
300 / 500V |
2 ~ 5 |
|
H05RN-F |
60245 IEC 57 (YZW) / YZW |
Sıradan polikloropren veya |
300 / 500V |
2 ~ 5 |
|
H07RN-F |
60245 IEC 66 (YCW) / YC |
Ağır polikloropren veya eşdeğeri |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 IEC 81 (YH) |
Kauçuk kılıflı ark kaynağı elektrot kablosu |
100 / 100V |
10-120 |
|
60245 |
polikloropren veya diğer eşdeğer sentetik |
100 / 100V |
10-120 |
paket
Plastik makara, kağıt makara, tahta tambur, çelik tahta tambur veya müşterinin ihtiyacına göre paketleme.
