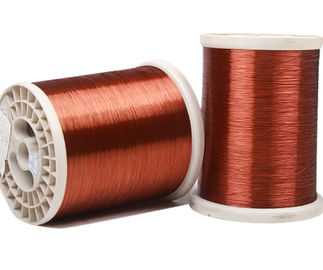

Elektrik Enerjisi İletimi İçin Bakır Kaplı Alüminyum İletken Tel
Ürün Açıklaması
Bakır kaplı alüminyum tel ve kaynak üretim teknolojisi ile kaplanmış, alüminyum çubuk veya çelik tel maça telinin dış yüzeyinde eşmerkezli olarak yüksek kaliteli bakır kaplama ve bakır katman ile çekirdek arasındaki atomlar arasında güçlü bir metalurjik bağ oluşması, böylece iki farklı metal malzemenin yekpare bir bütün halinde birleştirilmesi, bakır katman hacim oranına göre ayarlanabilir orana sahip bakır ve alüminyumun tek bir metal tel çekme işlemi olarak çekme ve tavlama işlemini nispeten sabit kalmasını sağlayabilir.
Ürün Yapısı:
Bakır kaplı alüminyum iletken
XLPE veya PVC izolasyon
PVC veya poliolefin kılıf kılıfı
Ürün Özellikleri Analizi:
1, DC direnci: bakır kaplı alüminyum tel bakır hat direnci bakır telin yaklaşık 1,5 katından daha büyüktür, dişi değerler aynıdır, bakır kaplı alüminyum tel bakır tel yaklaşık 1/2 ağırlığındadır.
2, Tel ve kablo ürün seçimi, tasarımı, kurulumu ve diğer alışkanlıklarında akımı karşılamak için bakır kaplı alüminyum iletken kullanımına uzun yıllar devam edilebilir, ayrıca kablo terminallerine basılarak lehimleme yapılabilir.
3, Daha düşük AC direnci:
4, Hafif ve düşük maliyetli: Bakır kablonun aynı teknik özellikleriyle karşılaştırıldığında, bakır kaplı alüminyum iletken kabloda %40'tan fazla maliyet tasarrufu, bakır kaplı alüminyum / bakır kompozit iletkenli kabloda %20'den fazla maliyet tasarrufu.
5, İyi kaynaklanabilirlik: bakır kaplı alüminyum tel, yüzeyi eşmerkezli bir bakır tabakasıyla kaplanmış olduğundan, bakır tel ile aynı kaynaklanabilirliğe sahiptir, böylece üretimi kolaylaştırır
sınıflandırma
Biri sinyal veya iletişim amaçlı bakır kaplı alüminyum kablo, diğeri ise güç kaynağı içindir
Gerilim seviyesi
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Tip ve Veri
0.6/1KV Tek Çekirdekli
| İletkenin nominal bölümü |
Nominal yalıtım kalınlıkları (mm) |
Kılıfın kalınlığı (mm) |
Kablo çapı
(mm)
|
Referans Ağırlığı
(kg/km)
|
20°C İletkenin maksimum DC direnci (Ω/KM) |
| 1x2,5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0,0843 |
