Güç İletimi Havai Çıplak İletken Alüminyum İletken Çelik Tel Takviyeli
Uygulamalar
Çıplak havai iletim kablosu ve birincil ve ikincil dağıtım kablosu olarak kullanılır. ACSR, hat tasarımı için optimum güç sunar. Değişken çelik çekirdek bükümü, hacimden ödün vermeden istenilen mukavemetin elde edilmesini sağlar.

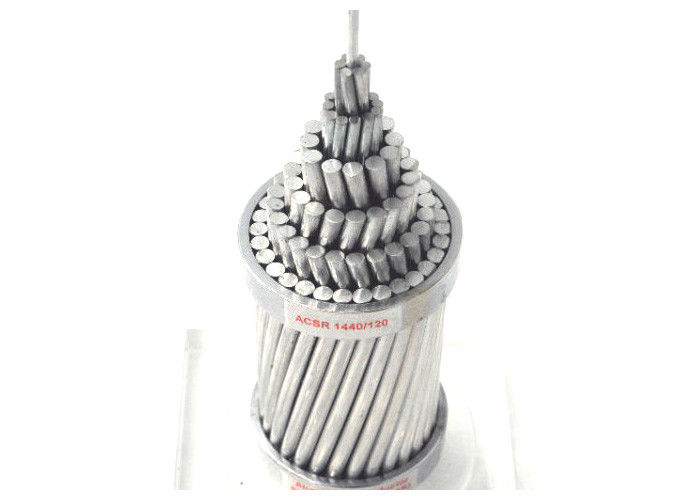

Yapı
Alüminyum alaşımlı 1350-H-19 teller, çelik bir çekirdek etrafında eşmerkezli olarak örülmüş. ACSR için çekirdek telleri A, B veya C sınıfı galvanizlemeyle mevcuttur; ""alüminize"" alüminyum kaplamalı (AZ); Veya alüminyum kaplı (AW). Çekirdeğe gres uygulanması veya kablonun tamamının gres ile doldurulması yoluyla ilave korozyon koruması sağlanır.
Kod
İsim |
Nominal |
Sayı/Çap |
Hesaplanan Alan mm2 |
Çap mm |
Rezistans
≤Ω/km |
Güç
KN |
Ağırlık
kg/km |
| AWG veya MCM |
Al
mm |
Çelik
mm |
Al |
Çelik |
Toplam |
| Türkiye |
6 |
6/1,68 |
1/1,68 |
13.29 |
2.19 |
15.48 |
5.04 |
2.1586 |
5.24 |
54 |
| Kuğu |
4 |
3/2.12 |
1/2.12 |
21.16 |
3.55 |
24.71 |
6.36 |
1.3557 |
8.32 |
85 |
| Swanate |
4 |
7/1,96 |
1/2.61 |
21.16 |
5.35 |
26.51 |
6.53 |
1.3557 |
10.53 |
100 |
| Serçe |
2 |
6/2,67 |
1/2,67 |
33.61 |
5.61 |
39.22 |
8.01 |
0,8535 |
12.70 |
136 |
| Yedek |
2 |
7/2.47 |
1/3.30 |
33.61 |
8.52 |
42.13 |
8.24 |
0,8535 |
16.11 |
159 |
| Robin |
1 |
6/3.00 |
1/3,00 |
42.39 |
7.10 |
49.49 |
9.00 |
0,6767 |
15.85 |
171 |
| Kuzgun |
1/0 |
6/3.78 |
1/3.37 |
53.48 |
8.90 |
62.38 |
10.11 |
0,5364 |
19.32 |
216 |
| Bıldırcın |
2/0 |
6/3.78 |
1/3.78 |
67.42 |
11.23 |
78.65 |
11.34 |
0,4255 |
23.62 |
273 |
| Güvercin |
3/0 |
6/4.25 |
1/4.25 |
85.03 |
14.19 |
99.22 |
12.75 |
0,3373 |
29.41 |
343 |
| Penguen |
4/0 |
6/477 |
1/4.77 |
107.23 |
17.87 |
125.10 |
14.31 |
0,2675 |
37.06 |
433 |
| Balmumu kanadı |
266.8 |
18/3.09 |
1/3.09 |
135.16 |
7.48 |
142.64 |
15.45 |
0,2133 |
30.27 |
431 |
| Keklik |
266.8 |
26/2,57 |
7/2.00 |
135.16 |
22.00 |
157.16 |
16.28 |
0,2143 |
50.29 |
546 |
| Devekuşu |
300 |
26/2,73 |
7/2.12 |
152,00 |
24.71 |
176.71 |
17.28 |
0.1906 |
56.52 |
614 |
| Mersin |
336.4 |
18/3.47 |
1/3.47 |
170.45 |
9.48 |
179.93 |
17.5 |
0,1691 |
38.23 |
544 |
| Keten kuşu |
336.4 |
26/2,89 |
7/2,25 |
170.45 |
21.81 |
198.26 |
18.31 |
0,1699 |
62.71 |
689 |
| Sarıasma |
336.4 |
30/2,69 |
7/2,69 |
170.45 |
39.81 |
210.26 |
18.83 |
0.1704 |
77.27 |
784 |
| Bülbül |
397.5 |
18/3.77 |
1/3.77 |
201.42 |
11.16 |
212.58 |
18.85 |
0,1431 |
43.99 |
642 |
| Brant |
397.5 |
24/3.27 |
7/2.18 |
201.42 |
26.13 |
227.55 |
19.61 |
0,1438 |
64.69 |
762 |
| İbis |
397.5 |
26/3.14 |
7/2.44 |
201.42 |
32.77 |
234.19 |
19.88 |
0,1438 |
72.11 |
814 |
| Lark |
397.5 |
30/2,92 |
7/2,92 |
201.42 |
46.97 |
248.39 |
20.44 |
0.1442 |
88.69 |
927 |
| Pelikan |
477 |
18/4.14 |
1/4.14 |
241.68 |
13.42 |
255.10 |
20.70 |
0,1193 |
52.16 |
771 |
| Titreme |
477 |
24/3,58 |
7/2.39 |
241.68 |
31.29 |
272,97 |
21.49 |
0,1199 |
76.66 |
915 |
| Şahin |
477 |
26/3.44 |
7/2,67 |
241.68 |
39.42 |
281.10 |
21.79 |
0,1199 |
86.65 |
978 |
| Tavuk |
477 |
30/3.20 |
7/3.20 |
241.68 |
56.39 |
298.07 |
22.40 |
0.1201 |
105.34 |
1112 |
| Balıkkartalı |
556,5 |
18/4.47 |
1/4.47 |
282,00 |
15.68 |
297.68 |
22.35 |
0,1022 |
60.88 |
899 |
| muhabbet kuşu |
556,5 |
24/3.87 |
7/2,58 |
282,00 |
36.58 |
318.58 |
23.22 |
0,1027 |
88.22 |
1067 |
| Güvercin |
556,5 |
26/3.72 |
7/2,89 |
282,00 |
45.94 |
327,94 |
23.55 |
0,1027 |
101.03 |
1140 |
