Menşe yeri	Çin
Marka adı	QINGDAO YICABLE CABLE
Sertifika	ASTM A475, BS 183:1972

Ürün Detayları

İletken:

Galvanizli Çelik Tel

KOD ADI:

GSW

Tek tel çapı:

1.24-2.50

Çekme mukavemeti:

1290mpa~1620mpa

Çinko Ağırlığı:

195g/m²~290g/m²

Başvuru:

ACSR'nin çekirdeği

Vurgulamak:

Galvanizli çelik tel çıplak iletken

ACSR Demiryolu Kondüktörü ASTM A475

ASTM Sertifikasıyla Çıplak İletici

Ödeme ve Kargo Koşulları

Min sipariş miktarı

0.5 KM

Fiyat

0.10-20.99USD/m

Ambalaj bilgileri

Ahşap Davul veya Çelik Davul

Teslim süresi

5 Gün veya Daha Fazla

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union,

Ürün Açıklaması

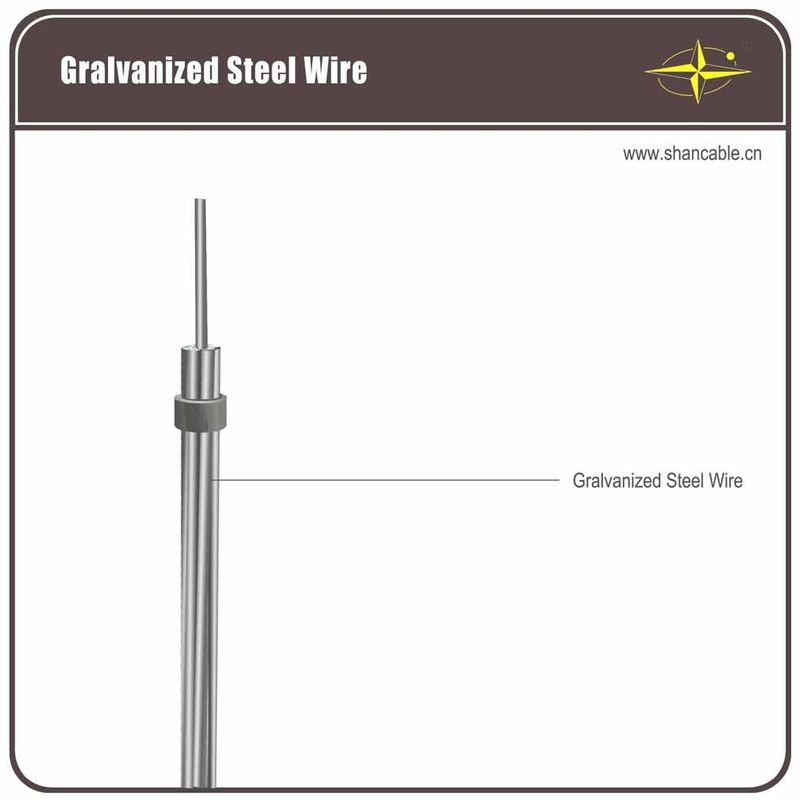

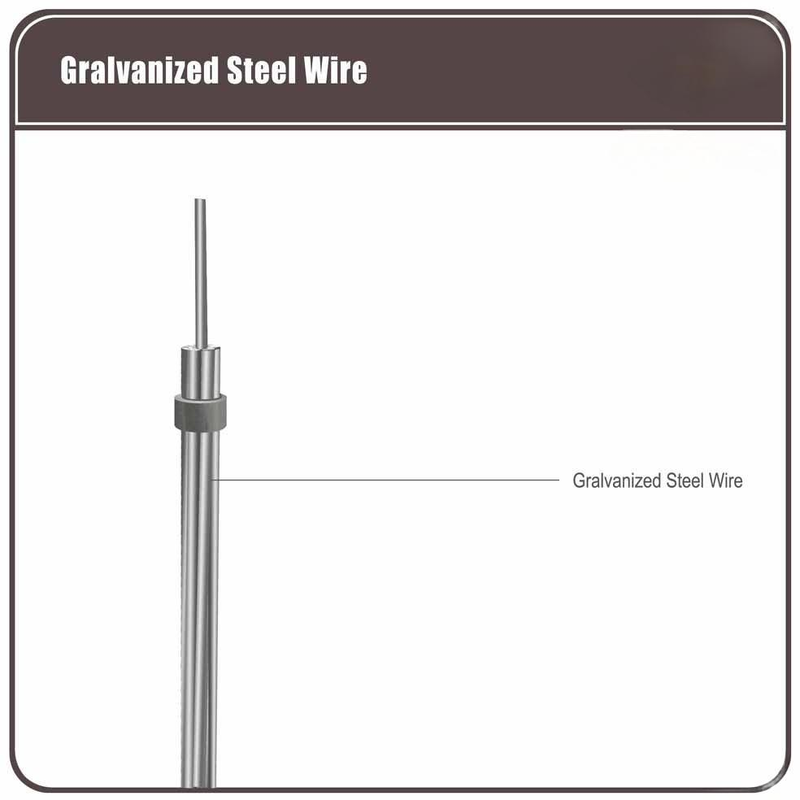

Galvanizli Çelik Tel Çıplak İletici, Acsr Demiryolu İletici ASTM A475 Sertifikasyonu

Ürün galvanizli çelik tel (GSW), ACSR (Aluminum Conductor Steel Reinforced) iletken kablosu için kullanılır.Shenghua tarafından üretilen GSW'nin mükemmel mekanik özellikleri vardır., en iyi kaplama kalitesi ve yüzeyin iyi durumu.

	Çapraz ((mm)			Çekim sıklığı ((Mpa)		Çinko ağırlığı ((g/m)²)
	1.24 ~ 2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

Yoğunluk seviyesi	Tel çapı	Min. Çekici		Min. Stres %1	Min. uzatma	Min. 360° sayısı	Testin çapı
		Güç		Uzatma	Yüzde L=250 olduğunda	Dönüşmeler	Mandril
	mm		MPA	MPA	%		çoklu
	>1.24 ~ 2.25	1340		1170	3.0	16	1
	> 2.25 ~ 2.75	1310		1140	3.0	16	1
	> 2.75 ~ 3.00	1310		1140	3.5	16	1
Genel	>3.00~3.50	1290		1100	3.5	14	1
	>3.50~4.25	1290		1100	4.0	12	1
	>4.25 ~ 4.75	1290		1100	4.0	12	1
	>4.75~5.50	1290		1100	4.0	12	1
	>1.24 ~ 2.25	1450		1310	2.5	16	3
	> 2.25 ~ 2.75	1410		1280	2.5	16	3
	> 2.75 ~ 3.00	1410		1280	3.0	16	4
Yüksek	>3.00~3.50	1410		1240	3.0	14	4
	>3.50~4.25	1380		1170	3.0	12	4
	>4.25 ~ 4.75	1380		1170	3.0	12	4
	>4.75~5.50	1380		1170	3.0	12	4
	>1.24 ~ 2.25	1620		1450	2.0	14	4
	> 2.25 ~ 2.75	1590		1410	2.0	14	4
	> 2.75 ~ 3.00	1590		1410	2.5	12	5
Çok Yüksek	>3.00~3.50	1550		1380	2.5	12	5
	>3.50~4.25	1520		1340	2.5	10	5
	>4.25 ~ 4.75	1520		1340	2.5	10	5
	>4.75~5.50	1520		1270	2.5	10	5

								ASTM A475
		Kablo sayısı	Yaklaşık olarak Strand Dia.		Siemens	Yüksek	Ekstra Yüksek	Yaklaşık.
		- Dia.			Martin Grade	Güç derecesi	Güç derecesi
			İnç	mm	kN	kN	kN	kg/km
		Üç buçuk.64	7/32	5.56	10.409	15.569	21.796	131
Üçte üç.05			1/4	6.35	13.523	21.040	29.981	174
	Üçte üç.05		1/4	6.35	-	-	-	174
Üçte üç.30			9/32	7.14	15.035	23.398	33.362	204
	Üçte üç.68		5/16	7.94	18.193	28.246	40.479	256
	3/4.19		3/8	9.52	24.732	37.187	52.489	328
7/104			1/8	3.18	4.048	5.916	8.140	49
7/132			5/32	3.97	6.539	9.519	13.078	76
	7/157		3/16	4.76	8.452	12.677	17.748	108
7/165			3/16	4.76	-	-	-	118
	7/183		7/32	5.56	11.387	17.126	24.020	145
7/2.03			1/4	6.35	14.012	21.129	29.581	181
	7/2.36		9/32	7.14	18.905	28.469	39.812	243
7/2.64			5/16	7.94	23.798	35.586	49.820	305
	7/2.77		5/16	7.94	-	-	-	335
7/3.05			3/8	9.52	30.915	48.040	68.503	407
	7/3.68		7/16	11.11	41.591	64.499	92.523	594
7/4.19			1/2	12.70	53.823	83.627	119.657	768
	7/4.78		9/16	14.29	69.837	108.981	155.688	991
7/5.26			5/8	15.88	84.961	131.667	188.605	1211
	19/2.54		1/2	12.70	56.492	84.961	118.768	751
19/2.87			9/16	12.49	71.616	107.202	149.905	948
	19/3.18		5/8	15.88	80.513	124.995	178.819	1184
19/3.81			3/4	19.05	116.543	181.487	259.331	1719
	19/4.50		7/8	22.22	159.691	248.211	354.523	2352
19/5.08			1	25.40	209.066	325.610	464.839	2384
	37/3.63		1	25.40	205.508	319.827	456.832	3061
37/4.09			11/8	28.58	262.000	407.457	581.827	4006
	37/4.55		11/4	31.75	324.720	505.318	721.502	4833

									BS 183:1972
Sayısı	Yaklaşık.			Kırılma yükü minimum						Yaklaşık.
Kablolar/Dia.	Strand Dia	Sınıf 350	Sınıf 480	700 derece	850 sınıfı	Sınıf 1000	Sınıf 1150	1300 sınıfı
	mm	kN	kN	kN	kN	kN	kN	kN		kg/km
Üçte bir.80	3.9	2.65	3.66	-	-	-	-	-	60
Üç buçuk.65	5.7	5.80	7.95	-	-	-	-	-	130
Üçte üç.25	7.0	8.70	11.95	-	-	-	-	-	195
3/4.00	8.6	13.20	18.10	-	-	-	-	-	295
Dörtte bir.80	4.4	3.55	4.90	-	-	-	-	-	80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
Dörtte dört.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/150	4.1	3.10	4.24	6.18	-	-	-	-	69
5/180	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	-	-	-	-	220
5/3.25	8.8	14.50	19.90	29.00	-	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3.1	-	4.45	5.12	5.80	35
7/100	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/125	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/140	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RS*	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/160	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/180	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/2.65	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
7/3.00	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
7/3.65	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88.00	101.0	114.00	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.00	780
7/4.75	14.0	43.40	59.45	86.80	-	124.0	142.7	161.3	970
19/100	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/125	63	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/140	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/160	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274.6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630
