Qingdao Yilan Cable Co., Ltd.
E-posta sales3@holdonecable.com Televizyon 86-- 19026815676
Evde > Ürünler > Çıplak Şef >

Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ASTM B-232
Ürün Detayları
İletken:
ACSR
KOD ADI:
Türkiye
Tel Sayısı:
7
Yapı:
6 Al.+1 St.
Genel çap:
5,04 mm
Başvuru:
Havai güç sistemi
Vurgulamak:

aaac conductor

,

all aluminium alloy conductor

Ödeme ve Kargo Koşulları
Min sipariş miktarı
0.5 KM
Fiyat
0.10-30.99USD/m
Ambalaj bilgileri
Ahşap Davul veya Çelik Davul
Teslim süresi
10 Gün veya Daha Fazla
Ödeme koşulları
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Yetenek temini
Aylık 1000km
Ürün Açıklaması

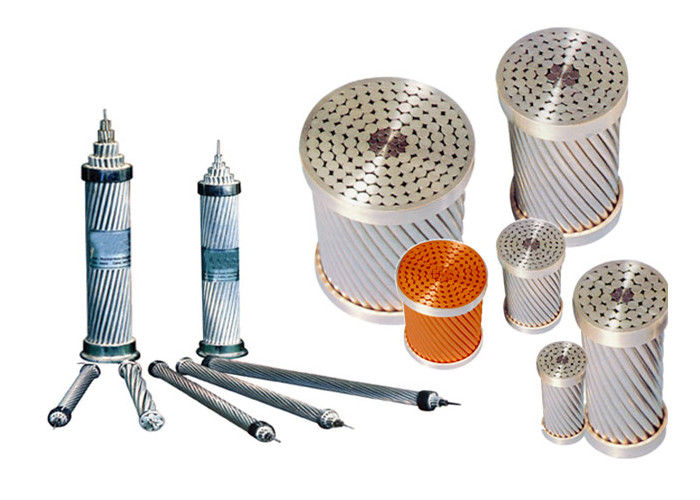

Çok Telli ACSR Alüminyum İletkenli Çelik Takviyeli Türk Kodlu 5.04mm Genel Çap





Çelik çekirdek ile eşmerkezli olarak bükülmüş alüminyum alaşımlı teller. ACSR için çekirdek telleri A, B veya C sınıfı galvanizlemeyle mevcuttur; "alüminize" alüminyum kaplı (AZ); veya alüminyum kaplı (AW). Çekirdeğe gres uygulanması veya kablonun tamamının gres ile doldurulması yoluyla ilave korozyon koruması sağlanır.



Başvuru:



Çıplak havai iletim kablosu ve birincil ve ikincil dağıtım kablosu olarak kullanılır. ACSR, hat tasarımı için optimum güç sunar. Değişken çelik çekirdek bükümü, hacimden ödün vermeden istenilen mukavemetin elde edilmesini sağlar.



Standartlar:

Tüm ürünler farklı standartlardaki talepleri mükemmel şekilde karşılayabilmektedir. GB, IEC, BS, ASTM, JIS, DIN CRS gibi müşterilerin talep ettiği standartlara göre özel kablolar tasarlayıp üretebiliriz.





ACSR
    Toplam Alan   Büküm ve Tel Yaklaşık   Ağırlık   Nominal Maks. DC
Kod adı Nominal Al. St. Toplam Çap Etraflı       kırma Direnç
  AWG veya       Al. St. Çap Al. St. Toplam Yük 20°C
  MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km kN Ω/km
Türkiye 6 13.29 2.19 15.48 6/1,68 1/1,68 5.04 37 17 54 5.24 2.1586
Kuğu 4 21.16 3.55 24.71 3/2.12 1/2.12 6.36 58 27 85 8.32 1.3557
Swanate 4 21.16 5.35 26.51 7/1,96 1/2.61 6.53 58 42 100 10.53 1.3557
Serçe 2 33.61 5.61 39.22 6/2.67 1/2,67 8.01 92 44 136 12.70 0,8535
Yedek 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 16.11 0,8535
Robin 1 42.39 7.10 49.49 6/3.00 1/3,00 9.00 116 55 171 15.85 0,6767
Kuzgun 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 69 216 19.32 0,5364
Bıldırcın 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273 23.62 0,4255
Güvercin 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343 29.41 0,3373
Penguen 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14.31 294 139 433 37.06 0,2675
Balmumu kanadı 266.8 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431 30.27 0,2133
Keklik 266.8 135.16 22.00 157.16 26/2,57 7/2.00 16.28 374 172 546 50.29 0,2143
Devekuşu 300 152,00 24.71 176.71 26/2,73 7/2.12 17.28 421 193 614 56.52 0.1906
Mersin 336.4 170.45 9.48 179.93 18/3.47 1/3.47 17.50 470 74 544 38.23 0,1691
Keten kuşu 336.4 170.45 27.81 198.23 26/2,89 7/2,25 18.31 472 217 689 62.71 0,1699
Sarıasma 336.4 170.45 39.81 21.026 30/2,69 7/2,69 18.83 473 311 784 77.27 0.1704
Bülbül 397.5 201.42 11.16 212.58 18/3.77 1/3.77 18.85 555 87 642 43.99 0,1431
Brant 397.5 201.42 26.13 227.55 24/3.27 7/2.18 19.61 558 204 762 64.69 0,1438
İbis 397.5 201.42 32.77 234.19 26/3.14 7/2.44 19.88 558 256 814 72.11 0,1438
Lark 397.5 201.42 46.97 248.39 30/2,92 7/2,92 2044 560 367 927 88.69 0.1442
Pelikan 477 241.68 13.42 255.10 18/4.14 1/4.14 2070 666 105 771 52.16 0,1193
Titreme 477 241.68 31.29 272,97 24/3,58 7/2.39 21.49 670 245 915 76.66 0,1199
Şahin 477 241.68 39.42 281.10 26/3.44 7/2,67 21.79 670 308 978 86.65 0,1199
Tavuk 477 241.68 56.39 298.07 30/3.20 7/3.20 22.40 671 441 1112 105.34 0.1201
Balıkkartalı 556,5 282,00 15.68 297.68 18/4.47 1/4.47 22.35 777 122 899 60.88 0,1022
muhabbet kuşu 556,5 282,00 36.58 318.58 24/3.87 7/2,58 23.22 781 286 1067 88.22 0,1027
Güvercin 556,5 282,00 45.94 327,94 26/3.72 7/2,89 23.55 781 359 1140 101.03 0,1027
Kartal 556,5 282,00 65.81 347.81 30/3.46 7/3.46 24.21 783 515 1298 122.92 0.1030
tavus kuşu 605 306.58 39.74 346.32 24/4.03 7/2,69 24.20 849 311 1160 95.88 0,0945
Minder 605 306.58 49.94 356.52 26/3.87 7/3.01 24.51 850 390 1240 108.14 0,0945
Tahta Ördeği 605 306.58 71.55 378.13 30/3.61 7/3.61 25.25 851 560 1411 128.84 0,0947
turkuaz 605 306.58 69.87 376.45 30/3.61 19/2.16 25.24 851 548 1399 133.59 0,0947
Kral kuşu 636 322.26 17.90 340.16 18/4,78 1/4.78 23.88 889 139 1028 69.55 0,08945
Kale 636 322.26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 100.83 0,08989
Kocabaş 636 322.26 52.45 374.71 26/3,97 7/3.09 25.15 893 409 1302 111.80 0,08989
Golcü 636 322.26 75.22 397.48 30/3.70 7/3.70 25.88 895 589 1484 135.44 0.09011
ak balıkçıl 636 322.26 73.55 395.81 30/3.70 19/2.22 25.90 894 576 1470 140.30 0.09011
Süratli 636 322.26 8.96 331.22 36/3,38 1/3.38 23.62 888 70 958 60.52 0,08945
Flamingo 666.6 337.34 43.81 381.55 24/4.23 7/2.82 25.40 936 342 1278 105.66 0,08577
Gannet 666.6 337.34 55.03 392.77 26/4.07 7/3.16 25.76 936 429 1365 117.33 0,08577
Uzunbacak 715.5 362,58 46.97 409.55 24/4.39 7/2,92 26.31 1005 367 1372 113.35 0,07989
Sığırcık 715.5 362,58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 125.91 0,07989
Kızılkanat 715.5 362,58 82.58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 153.94 0.08009
sumru 795 402.84 27.87 430.71 45/3.38 7/2,25 27.03 1116 217 1333 97.37 0,07191
Akbaba 795 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 124.45 0,07191
Guguk kuşu 795 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1524 123.94 0,07191
Drake 795 402.84 65.61 468,35 26/4.44 7/3.45 28.11 1116 512 1628 139.92 0,07191





    Toplam Alan   Büküm ve Tel Yaklaşık   Ağırlık   Nominal Maks. DC
Kod adı Nominal Al. St. Toplam Çap Etraflı       kırma Direnç
  AWG veya       Al. St. Çap Al. St. Toplam Yük 20°C
  MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km kN Ω/km
Sakal 795 402.84 11.16 414,00 36/3,77 1/3.77 26.41 1110 88 1198 74.34 0,07156
Yeşilbaş 795 402.84 91.87 494.71 30/4.14 19/2,48 28.96 1119 719 1838 171.18 0,07208
kırmızı 900 456.06 34.54 487.60 45/3,59 7/2.40 28.73 1263 247 1510 108.96 0,06351
Kanarya 900 456.06 59.10 515.16 54/3.28 7/3.28 29.52 1263 461 1724 140.95 0,06351
Demiryolu 954 483.42 33.42 816,84 45/3.70 7/2.47 29.61 1339 262 1601 115.63 0,05992
Kedi kuşu 954 483.42 13.42 496.84 36/4.14 1/4.14 28.95 1333 105 1438 87.66 0,05962
Kardinal 954 483.42 62.65 546.07 54/3.38 7/3.38 30.42 1339 490 1829 149.36 0,05992
Ortlán 1033.5 523,68 36.19 559,87 45/3.85 7/2.57 30.81 1451 283 1734 123.10 0,05531
Tanger 1033.5 523,68 14.51 538.195 36/4.30 1/4.30 30.12 1443 113 1556 94.93 0,05504
Çulluk 1033.5 523,68 67.87 91.55 54/3.52 7/3.52 31.68 1451 530 1981 161.80 0,05531
Mavi alakarga 1113 563.93 39.03 602.96 45/4,00 7/2.66 31.98 1563 385 1868 132.63 0,05136
İspinoz 1113 563.93 71.55 635,48 54/3.65 19/2.19 32.85 1570 580 2130 174.41 0,05161
kiraz kuşu 1192.5 604.26 41.55 645,81 45/4.14 7/2.76 33.12 1674 327 2001 141.79 0,04793
Grackle 1192.5 604.26 76.58 680.84 54/3.77 19/2.27 33.97 1682 600 2282 186.38 0,04817
acı 1272 644.51 44.52 689.03 45/4.27 7/2,85 34.17 1785 349 2134 151.48 0,04494
Sülün 1272 644.51 81.68 726.19 54/3,90 19/2.34 35.10 1795 638 2433 194.00 0,04516
Tarlakuşu 1272 644.51 17.87 662,38 36/4,78 1/4.78 33.42 1777 140 1917 115.85 0.04472
Kepçe 1351.5 684,84 47.10 731,94 45/4.40 7/2,92 35.16 1898 368 2266 160.70 0,04230
Martin 1351.5 684,84 86.71 771.55 54/4.02 19/2.41 36.17 1906 679 2585 206.05 0,04250
Bobolink 1431 725.10 50.32 775.42 45/4.53 7/3.02 36.24 2009 393 2402 170.71 0,03994
yağmurkuşu 1431 725.10 91.87 816,97 54/4.14 19/2,48 37.24 2019 719 2738 218.24 0,04013
sıvacı kuşu 1510.5 765,35 52.90 818.25 45/4,65 7/3.10 37.20 2120 414 2534 177.89 0,03784
Papağan 1510.5 765,35 86.84 862.19 54/4,25 19/2,55 38.25 2131 759 2890 230.20 0.03802
Kız kanadı 1590 805.68 55.48 861.16 45/4,77 7/3.18 38.16 2232 435 2667 187.02 0,03595
Şahin 1590 805.68 102.13 907.81 54/4.36 19/2,62 39.26 2243 799 3042 242.55 0.03613
