Menşe yeri	Çin
Marka adı	QINGDAO YICABLE CABLE
Sertifika	ASTM A475, BS 183:1972

Ürün Detayları

İletken:

Galvanizli Çelik

Kesit alanı:

16.41 ~ 765.99mm²

Başvuru:

ACSR Kablosu (Tepegöz).

Yalıtım:

HAYIR

Kılıf:

HAYIR

Model NO.:

GSW

Tip:

yüksek voltaj

Vurgulamak:

all aluminium alloy conductor

acsr conductor

Ödeme ve Kargo Koşulları

Min sipariş miktarı

0.5 KM

Fiyat

0.10-10.99USD/m

Ambalaj bilgileri

Ahşap Davul veya Çelik Davul

Teslim süresi

10 Gün veya Daha Fazla

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union,

Yetenek temini

Aylık 1000km

Ürün Açıklaması

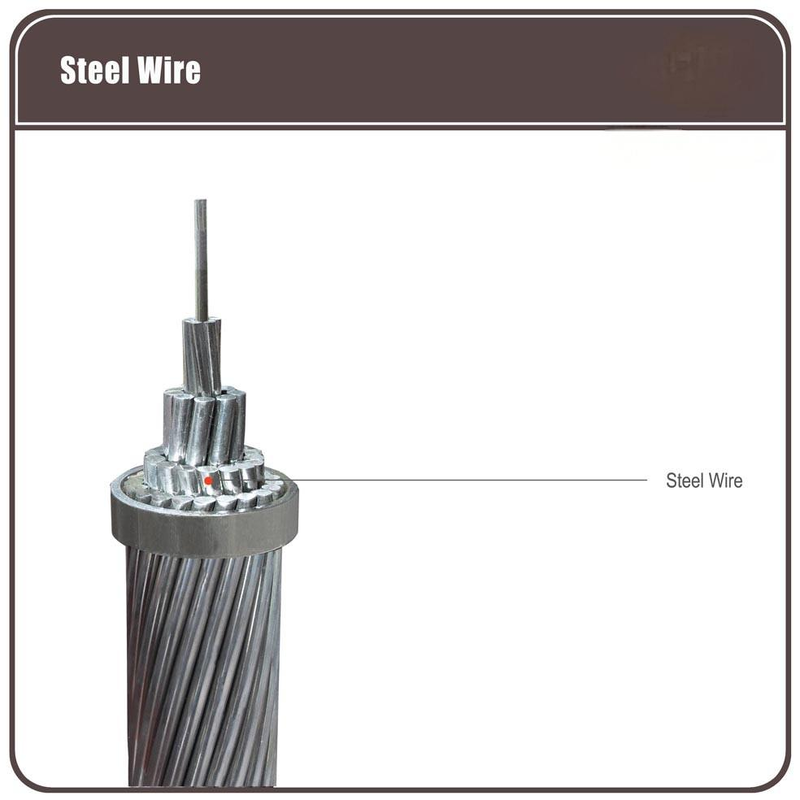

GSW Alüminyum İletici Çelik Güçlendirilmiş Anti Ekstrüzyon 16.41mm2 - 765.99mm2

Özellikler

Ürün galvanizli çelik tel (GSW), ACSR (Aluminum Conductor Steel Reinforced) iletken kablosu için kullanılır.Shenghua tarafından üretilen GSW'nin mükemmel mekanik özellikleri vardır., en iyi kaplama kalitesi ve yüzeyin iyi durumu.

	Çapraz ((mm)			Çekim sıklığı ((Mpa)		Çinko ağırlığı ((g/m)²)
	1.24 ~ 2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

Yoğunluk seviyesi	Tel çapı	Min. Çekici		Min. Stres %1	Min. uzatma	Min. 360° sayısı	Testin çapı
		Güç		Uzatma	Yüzde L=250 olduğunda	Dönüşmeler		Mandril
	mm		MPA	MPA	%			çoklu
	>1.24 ~ 2.25	1340		1170	3.0	16		1
	> 2.25 ~ 2.75	1310		1140	3.0	16		1
	> 2.75 ~ 3.00	1310		1140	3.5	16		1
Genel	>3.00~3.50	1290		1100	3.5	14		1
	>3.50~4.25	1290		1100	4.0	12		1
	>4.25 ~ 4.75	1290		1100	4.0	12		1
	>4.75~5.50	1290		1100	4.0	12		1
	>1.24 ~ 2.25	1450		1310	2.5	16		3
	> 2.25 ~ 2.75	1410		1280	2.5	16		3
	> 2.75 ~ 3.00	1410		1280	3.0	16		4
Yüksek	>3.00~3.50	1410		1240	3.0	14		4
	>3.50~4.25	1380		1170	3.0	12		4
	>4.25 ~ 4.75	1380		1170	3.0	12		4
	>4.75~5.50	1380		1170	3.0	12		4
	>1.24 ~ 2.25	1620		1450	2.0	14		4
	> 2.25 ~ 2.75	1590		1410	2.0	14		4
	> 2.75 ~ 3.00	1590		1410	2.5	12		5
Çok Yüksek	>3.00~3.50	1550		1380	2.5	12		5
	>3.50~4.25	1520		1340	2.5	10		5
	>4.25 ~ 4.75	1520		1340	2.5	10		5
	>4.75~5.50	1520		1270	2.5	10		5

Galvanizli çelik tel/GSW

						ASTM A475
Kablo sayısı	Yaklaşık olarak Strand Dia.		İletişim (S)	Yüksek	Ekstra Yüksek	Yaklaşık.
- Dia.			Martin Grade	Güç derecesi	Güç derecesi
	İnç	mm	kN	kN	kN	kg/km
Üç buçuk.64	7/32	5.56	10.409	15.569	21.796	131
Üçte üç.05	1/4	6.35	13.523	21.040	29.981	174
Üçte üç.05	1/4	6.35	-	-	-	174
Üçte üç.30	9/32	7.14	15.035	23.398	33.362	204
Üçte üç.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/104	1/8	3.18	4.048	5.916	8.140	49
7/132	5/32	3.97	6.539	9.519	13.078	76
7/157	3/16	4.76	8.452	12.677	17.748	108
7/165	3/16	4.76	-	-	-	118
7/183	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833
