| MOQ: | 1000m |
| fiyat: | 0.19-10.99USD/M |
| standard packaging: | Ahşap Davul / Çelik Davul |
| Delivery period: | 15 gün |
| payment method: | L/C, T/T |
| Supply Capacity: | Aylık 500km |
Detaylı Ürün Açıklaması

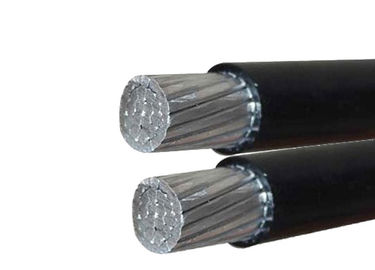

ABC kablosu
(Servis bırakma kablosu)
1. Örgülü alüminyum davranış
2. PE veya XLPE yalıtım
3. ACSR, AAAC Haberci teli
Uygulama
Yalıtımsız iletkenler yerine servis düşüşünün (ABC kabloları) kullanılması tercih edilir
alçak gerilim şebekelerinde. servis düşüşü (ABC kabloları) özellikle alanlarda kullanılır
Yeraltı ağlarının maliyetinin pahalı olduğu ve aynı zamanda
köyler gibi kırsal alanların elektrifikasyonu için.
Voltaj
Anma gerilimi U0 / U = 0.6 / 1 kV
VAC test voltajı 5 kV
Teknik veri
Maksimum çalışma sıcaklığı 90 derece
Maksimum kısa devre sıcaklığı 250 derece. Servis düşüşü (ABC kabloları) özellikle yeraltı ağlarının maliyetinin pahalı olduğu alanlarda ve ayrıca köyler gibi kırsal alanların elektrifikasyonu için kullanılır.
Standart ASTM ANSI / ICEA S-76-474 ve NFC 33-209'a dayalı ABC teknik charaters
Teknik ayrıntıların çizelgesi
| Faz iletkeni | |||||||||
| Nominal kesit alanı | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Çekirdek sayısı | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimum kablo sayısı | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.20 | 0,868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0,164 |
| Hareketsiz rüzgarda mevcut değer, ortam | bir | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| Sıcaklık = 30 ℃ | |||||||||
| İletken sıcaklığı = 75 ℃ | |||||||||
| Messenger şefi | |||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Hesaplanan kopma yükü | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Sokak aydınlatma iletkeni | |||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Tamamlanmış kablo | |||||||||
| Yaklaşık. toplam çap | aa | 23.2 | 25,6 | 30.0 | 34,9 | 40.6 | 44,1 | 49.2 | 54.9 |
| Yaklaşık. kablo ağırlığı | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Paketleme uzunluğu | m / tambur | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
