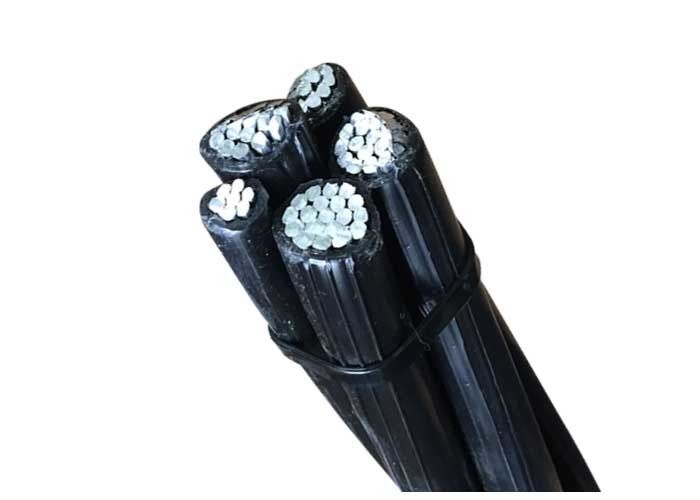

Anten demetli kablolar (ayrıca anten demetli iletkenler veya sadece ABC ) , genellikle çıplak bir nötr iletken ile sıkıca birbirine bağlanmış birkaç yalıtılmış faz iletkenini kullanan havai güç hatlarıdır . Bu, hava boşlukları ile ayrılmış yalıtılmamış iletkenlerin kullanılmasının geleneksel uygulamasına zıttır. Havai enerji hatlarının bu varyasyonu, dokunma noktasına daha yakın olmaları dışında demetlenmiş iletkenlerle aynı prensipleri kullanır, ancak her iletken bir yalıtım tabakası (nötr hat hariç) ile çevrelenir.
Tasarlayın.
1 Artırılmış kopma yüküne sahip alüminyum iletken, yuvarlak çok telli sıkıştırılmış (RM)
2 Damar izolasyonu (XPLE siyah, UV ışınlarına dayanıklı, alev geciktirici değil); 2 ila 4 çekirdek eşit kesitli sol taraftaki döşemede birbirine sarılmıştır, ayrıca 1 veya 2 çekirdek azaltılmış kesitli çekirdek birlikte bükülebilir
Uygulama
1.000 V'a kadar havai güç hatları olarak sabit kurulum için kullanılabilir.
Doğrudan gömme için uygun değildir.
Bu baş üstü kablo, güçlendirilmiş yalıtım sağlar. IEC 61140 ve bu nedenle Sınıf II acc. IEC 61140 Alev geciktirici değildir. Ancak bu istenirse alev geciktirici bir kabloda değişiklik yapılabilir
Şartname
(1). BS Standart ABC Kablosu
(2). CCC, ISO9001, ISO14001, en iyi kalite kontrol.
(3). 20 yıldan fazla Mesleki deneyim, en iyi hizmeti.
(4). Biz bir fabrika üretim, en iyi üretim yeteneği, en iyi Fiyat.
(5). Shippment önce% 100% QC muayene.
Giriş
ABC Kablo, birbirine sıkıca bağlanmış birkaç yalıtımlı faz iletkeni kullanan havai güç hatlarıdır,
genellikle çıplak nötr iletken ile. Elektrikli tel ağların güvenliğini ve güvenini artırabilirler.
Standart
1. B-230 Alüminyum Tel, Elektrik Amaçlı 1350-H19.
2. B-231 Alüminyum İletkenler, Konsantrik-Lay-Örgülü.
3. B-232 Alüminyum İletkenler, Konsantrik-Lay-Örgülü, Kaplamalı Çelik Takviyeli (ACSR).
4. B-399 Konsantrik-Lay_Stranded 6201-T81 Alüminyum Alaşımlı İletkenler.
5. B498 Alüminyum İletkenler için Çinko Kaplı Çelik Çekirdek Tel, Çelik Takviyeli (ACSR).
Uygulamalar:
Şantiyelerde, dış mekan veya sokak aydınlatmasında geçici servis için 120 volt hava servisi sağlamak.
Maksimum 75 iletken sıcaklığında 600 volt veya daha düşük servislerde.
Teknik ayrıntıların çizelgesi
| Faz iletkeni | |||||||||
| Nominal kesit alanı | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Çekirdek sayısı | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimum kablo sayısı | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.20 | 0,868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0,164 |
| Hareketsiz rüzgarda mevcut değer, ortam | bir | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| Sıcaklık = 30 ℃ | |||||||||
| İletken sıcaklığı = 75 ℃ | |||||||||
| Messenger şefi | |||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Hesaplanan kopma yükü | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Sokak aydınlatma iletkeni | |||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Tamamlanmış kablo | |||||||||
| Yaklaşık. toplam çap | aa | 23.2 | 25,6 | 30.0 | 34,9 | 40.6 | 44,1 | 49.2 | 54.9 |
| Yaklaşık. kablo ağırlığı | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Paketleme uzunluğu | m / tambur | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
