Yeni tip bir anten kablosu olarak kablo, kentsel ve orman bölgesi elektrikli tel örgülerin yeniden inşasında yaygın olarak kullanılan elektrik yükünü iletmek için kullanılır. Elektrikli tel ağların güvenliğini ve güvenini arttırır.
Şartname :
Faz iletkeni olarak konsantrik telli alüminyum teller; Haberci (Nötr) çekirdek olarak AAAC (tüm alüminyum alaşımlı iletkenler) veya ACSR (alüminyum iletken çelik takviyeli); Faz iletkeni XLPE veya HDPE veya PVC ile yalıtılmıştır.
Standartlar :
IEC60502, NF C33-209, GB 12527-90
Anma gerilimi: 0.6 / 1kV
Bağıl üretim standartları: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Biz de müşterinin özel ihtiyaçlarına göre ABC kablo üretebilir.

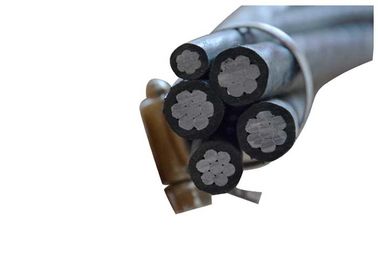

Temel yapı aşağıdaki gibidir:
XLPE yalıtımlı, standart alüminyum iletkenlerden oluşan 3 damar
+ XLPE yalıtımlı bir kılıf aydınlatma alüminyum iletken (isteğe bağlı)
+ Bir haberci Al alaşımlı iletken (çıplak veya kapalı)
Haberci iletkeni de galvanizli çelik telden olabilir.
Haberci telinin amacı
A) Yük taşıma teli görevi görür.
B) Toprak veya nötr iletken görevi görür.
600V fazdan faza veya daha düşük kovanlarda ve polietilen yalıtımlı iletkenler için 75 ° C'yi veya çapraz bükülmüş polietilen (XLPE) yalıtımlı iletkenler için 90 ° C'yi aşmayan iletken sıcaklıklarında kullanılır.
Aşağıdaki özellikleri karşılar veya aşar:
1. Alüminyum Tel, Elektrik Amaçlı 1350-H19.
2. Alüminyum İletkenler, Konsantrik-Lay-Örgülü.
3. Alüminyum İletken, Konsantrik-Lay-Örgülü, Kaplamalı Çelik Takviyeli (ACSR).
4. Konsantrik-Lay-Örgülü 6201-T81 İletkenler.
5. Tek Giriş Telini Kullanarak Sıkıştırılmış Yuvarlak Bükülü Alüminyum İletkenler.
ANSI / ICEA S-76-474'ün tüm geçerli gereksinimlerini karşılar veya aşar
Teknik veri
Anma gerilimi | kV | 0.6 / 1 |
Test voltajı | Veff kV | 4 |
Döşeme sıcaklığı | ° C | Min. -20 |
Çalışma sıcaklığı | ° C | -30 ~ +80 |
İletken sıcaklığı | ° C | mak. 80 |
Kısa devre sıcaklığı | ° C / saniye | mak. +130 / 5 |
Bükülme yarıçapı (min.) | 18 × ø kablo |
