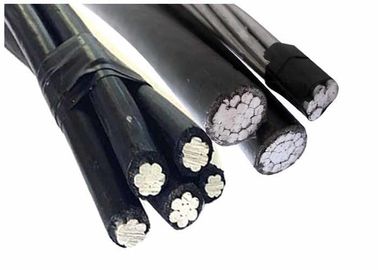

0.6/1kV /Üçlü veya Dörtlü Servis Alüminyum ABC Kablosu ASTM Standardı
Uygulamalar
Şebeke hatlarından tüketicinin hava başlığına güç sağlamak. Polietilen Yalıtım için maksimum 75° C veya çapraz bağlı yalıtım için maksimum 90° C iletken sıcaklığında 600 volt veya daha düşük (fazdan faza) hizmet için.
Yapı
Eşmerkezli tel veya sıkıştırılmış 1350-H19 iletken, polietilen veya çapraz bağlı polietilen yalıtım, eşmerkezli tel AAC veya ACSR veya AAAC nötr haberci.
Standartlar
B-230 Alüminyum Tel 1350-H19 Elektrik Amaçlı
B-231 Alüminyum İletkenler, Eşmerkezli-Örgülü-Örgülü
B-232 Alüminyum İletkenler, Eşmerkezli-Döşeme-Örgülü, Kaplamalı Çelik Takviyeli (ACSR)
B-399 Eşmerkezli-Döşeme-Örgülü 6201-T81 Alüminyum Alaşımlı İletkenler
B-498 Alüminyum İletkenler için Çinko Kaplı Çelik Çekirdek Teli, Çelik Takviyeli (ACSR).
Tripleks Servis Bırakma kablosu, ANSI/ICEA gövdesi S-76-474'ün geçerli tüm gereksinimlerini karşılar veya aşar
Kod Kelimesi:
AAC Tarafsız Habercisi: Patella İstiridye Deniz Tarağı Murex Purpura Nassa Melita Portunus Dadı Burun
ACSR NÖTR-MESSENGER: Paludina Voluta Whelk Cezayir Menekşesi Kabuklu Neritina Cenia Runcina Triton Mursia Zuzara Limpet 6201 ALAŞIM NÖTR-MESSENGER: Minex Hippa Karides Barnacle Karides Gammarus Leda Dungenese Cyclops Flustra Lepas
Teknik Veriler
| Nominal gerilim |
kV |
0,6/1 |
| Test voltajı |
Veff kV |
4 |
| Döşeme sıcaklığı |
°C |
dk. -20 |
| Çalışma sıcaklığı |
°C |
-30 ~ +80 |
| İletken sıcaklığı |
°C |
maks. +80 |
| Kısa devre sıcaklığı |
°C/sn |
maks. +130 /5 |
| Bükme yarıçapı (min.) |
|
18 × ø kablo |
Paketleme ve TeslimatPaketleme Detayları:Teslimat Detayı:
Hava Yalıtım Hattı,
1) Ambalaj uzunluğu: 100 ila 1.000 m karton tamburda veya müşterilerin ihtiyacına göre sarılır.
2.Standart ahşap tambur veya rulo ile.
3.Drum boyutu: 1100mm*1100mm*1100mm.
veya isteğiniz gibi. |
|
Ödeme yapıldıktan sonra 15 gün içinde kargoya verilir
|
| Öğe |
Tanım |
Faz iletkeni |
Yaklaşık. Etraflı
Çap ve Ağırlık |
HAYIR. Büküm ve
Çap |
XLPE
Kalınlık |
Çap
(mm) |
Ağırlık
(kg/km) |
| 1 |
1x10mm 2 |
7/1.35 |
1 |
6.15 |
44 |
| 2 |
1x16mm 2 |
7/1.70 |
1.2 |
7.62 |
68 |
| 3 |
1x25mm 2 |
7/2.22 |
1.2 |
8.72 |
96 |
| 4 |
1x35mm 2 |
7/2,59 |
1.4 |
10.14 |
134 |
| 5 |
1x50mm 2 |
7/3.10 |
1.4 |
11.24 |
180 |
| 6 |
1x70mm 2 |
19/2.22 |
1.4 |
12.94 |
242 |
| 7 |
1x95mm 2 |
19/2,59 |
1.4 |
14.54 |
318 |
| 8 |
1x120mm 2 |
19/2,97 |
1.6 |
16.36 |
403 |
| 9 |
1x150mm 2 |
37/2.33 |
1.8 |
18.38 |
504 |
| 10 |
1x185mm 2 |
37/2,59 |
2 |
20.4 |
622 |
| 11 |
1x240mm 2 |
37/2,97 |
2.2 |
23.22 |
802 |
| 12 |
1x300mm 2 |
37/3.36 |
2.4 |
25.64 |
996 |
Bu kablo, özellikle ağaçların arasında veya sıkışık alanlarda daha uzun açıklıklara, daha alçak montaja, minimum desteğe ve basitleştirilmiş kuruluma olanak tanır. Aynı zamanda maksimum personel güvenliği ve kesintilere karşı koruma sağlar. Aşınmaya, esnemeye ve ısı, nem, güneş ışığı ve soğuğun etkilerine karşı dayanıklılık, uzun yıllar süren hizmetlerle yüksek güvenilirliği garanti eder.
