Uygulamalar
Servis giriş kablosuna bağlantı yapılan kullanıcının servis kafasına, genellikle direğe monte edilmiş bir transformatörden 3 fazlı güç sağlamak için kullanılır. 600 volt veya daha düşük faz-faz gerilimlerinde ve polietilen yalıtımlı iletkenler için 75 ° C'yi veya çapraz bağlı polietilen (XLP) yalıtımlı iletkenler için 90 ° C'yi aşmayan iletken sıcaklıklarında kullanılır.
İnşaat

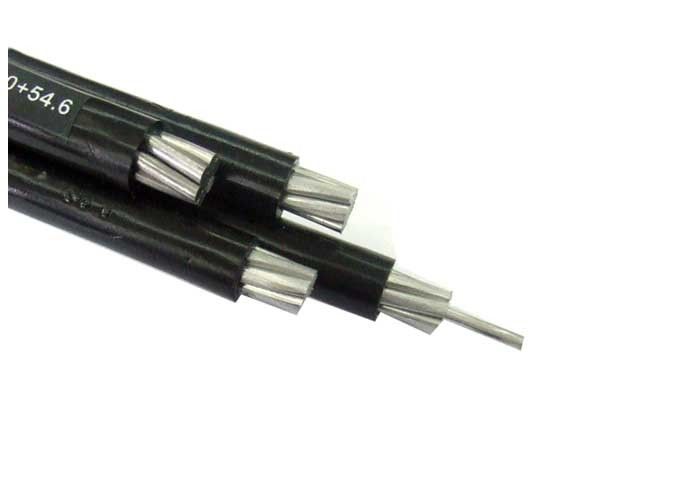

İletkenler eşmerkezli bükülü, sıkıştırılmış 1350-H19 alüminyumdur. Polietilen veya XLP çapraz bağlı polietilen ile izole edilmiştir. Nötr haberciler eşmerkezli olarak bükülmüş 6201 alaşımdır. Bir iletken, faz tanımlama için ekstrüde bir sırt ile üretilir.
Standartlar
Elektrik Amaçlı B-230 Alüminyum Tel, 1350-H19.
B-231 Alüminyum iletkenler, Konsantrik-Lay-Örgülü.
B-232 Alüminyum İletkenler, Konsantrik-Lay-Örgülü, Kaplamalı Çelik Takviyeli (ACSR).
B-399 Konsantrik-Lay-Örgülü, 6201-T81 Alüminyum Alaşımlı İletkenler.
Alüminyum İletkenler için B498 Çinko Kaplı Çelik Çekirdek Tel, Çelik Takviyeli (ACSR).
Dörtlü Servis Bırakma kablosu, ANSI / ICEA S-76-474'ün tüm geçerli gereksinimlerini karşılar veya aşar.
Not :
Belirtilen boyutlar: 6201 için ACSR 6/1 çap eşdeğeri ve ASTMB-399 başına eşdeğer dirençli AAC. Poli için XLR 75 ° C için 90 ° C iletken sıcaklığı; 40 ° C ortam sıcaklıkları; emisyon 0.9; 2ft./sec/wind güneşte. Mevcut ampaktı iletken boyutuna göre belirlemek için lütfen Ulusal Elektrik Yasası, en son baskıya bakın
Çekirdek sayısı ve kesit alanı | İletken şekli | İletken çapı | Nominal yalıtım kalınlığı | İzolasyon çapı | Nominal kalınlık kılıfı | Dış çap (yaklaşık) | Bükülme yarıçapı (min.) | Yaklaşık ağırlık.) |
(Yakl.) | (Yakl.) | |||||||
mm2 | aa | aa | aa | aa | aa | aa | kg / km | |
1x35 / 16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | RM | 15.8 | 3.4 | 23,9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | RM | 20.7 | 3.4 | 28,8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | RM | 23.3 | 3.4 | 31,4 | 2.5 | 41 | 615 | 4750 |
1x500 / 35 | RM | 26,5 | 3.4 | 34,6 | 2.5 | 44 | 660 | 5786 |
