| MOQ: | 1000m |
| fiyat: | 0.19-10.99USD/M |
| standard packaging: | Ahşap Davul / Çelik Davul |
| Delivery period: | 15 gün |
| payment method: | L/C, T/T |
| Supply Capacity: | Aylık 500km |
Açıklama

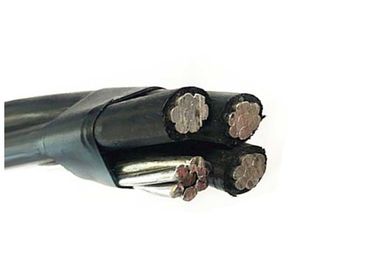

Havai dağıtım hatları için tasarlanmış antenle birlikte verilen kablolarda, izole edilmiş alüminyum fazın AAAC'den yapılmış yalıtılmış bir nötr haberci vardır.
iletken sarmal üzerine sarılır. Kablolar 0.6 / 1 (1.2) kV olarak derecelendirilmiştir ve IEC60502'ye uygundur.
İnşaat
1 İletken:
a) Faz - Faz iletkeni H68 Koşullu alüminyum iletkenden ve sıkıştırılmış dairesel şeritli olmalıdır.
b) Nötr veya haberci - Nötr veya haberci iletkeni alüminyum alaşımlı iletken ve sıkıştırılmış dairesel şeritli olmalıdır
c) Sokak Aydınlatma- Sokak aydınlatma iletkenleri H68 şartlı alüminyum iletken ve sıkıştırılmış dairesel şeritli olacaktır.
2 Yalıtım: Faz, nötr iletkenler yalıtım olarak polietilen (PE) ile ekstrüde edilmelidir.
Teknik ayrıntıların çizelgesi
| Faz iletkeni | |||||||||
| Nominal kesit alanı | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Çekirdek sayısı | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimum kablo sayısı | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.20 | 0,868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0,164 |
| Hareketsiz rüzgarda mevcut değer, ortam | bir | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| Sıcaklık = 30 ℃ | |||||||||
| İletken sıcaklığı = 75 ℃ | |||||||||
| Messenger şefi | |||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Hesaplanan kopma yükü | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Sokak aydınlatma iletkeni | |||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Tamamlanmış kablo | |||||||||
| Yaklaşık. toplam çap | aa | 23.2 | 25,6 | 30.0 | 34,9 | 40.6 | 44,1 | 49.2 | 54.9 |
| Yaklaşık. kablo ağırlığı | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Paketleme uzunluğu | m / tambur | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
