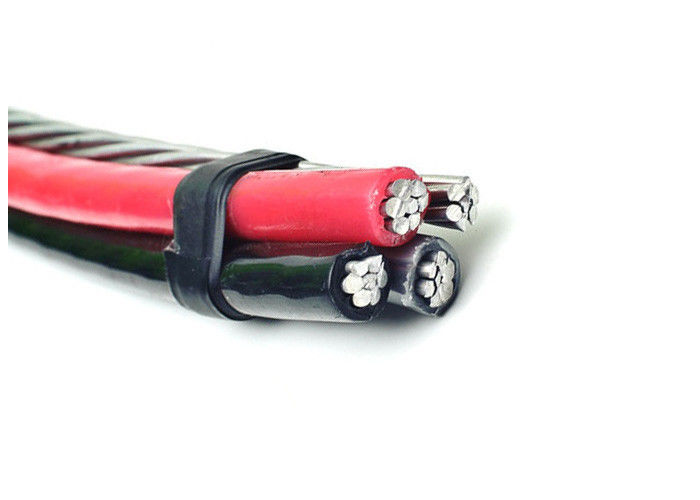

0.6 / 1 (1.2) kV AL / XLPE (PE) Yalıtımlı
Sokak Aydınlatma İletkensiz Hava Paketli Kablolar
Açıklama
Havai dağıtım hatları için tasarlanan hava demetli kablolar, izole edilmiş alüminyum faz iletkeninin üzerine sarılı olarak AAAC'dan yapılmış yalıtılmış bir nötr haberciye sahiptir. Kablolar 0.6 / 1 (1.2) kV olarak derecelendirilmiştir ve IEC60502'ye uygundur.
İnşaat
a) Faz - Faz iletkeni H68 Koşullu alüminyum iletkenden ve sıkıştırılmış dairesel şeritli olmalıdır.
b) Nötr veya haberci - Nötr veya haberci iletkeni alüminyum alaşımlı iletken ve sıkıştırılmış dairesel şeritli olmalıdır.
Faz, nötr iletkenler yalıtım olarak polietilen (PE) ile sıkılmalıdır.
Teknik ayrıntıların çizelgesi
Faz iletkeni | |||||||||||
Nominal kesit alanı | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Çekirdek sayısı | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Minimum kablo sayısı | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Nominal yalıtım kalınlığı | aa | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
Yalıtılmış çekirdeğin çapı | aa | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
Maks. 20 at 'de DC direnci | ohm / km | 1.91 | 1.91 | 1.20 | 0,868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0,164 |
Hareketsiz rüzgarda mevcut değer, ortam | bir | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
Sıcaklık = 30 ℃ | |||||||||||
İletken sıcaklığı = 75 ℃ | |||||||||||
Messenger şefi | |||||||||||
Nominal kesit alanı | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Minimum kablo sayısı | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
Hesaplanan kopma yükü | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
Tamamlanmış kablo | |||||||||||
Yaklaşık. toplam çap | aa | 15.3 | 19.0 | 23.2 | 25,6 | 30.0 | 34,9 | 40.6 | 44,1 | 49.2 | 54.9 |
Yaklaşık. kablo ağırlığı | kg / km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
Paketleme uzunluğu | m / tambur | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
