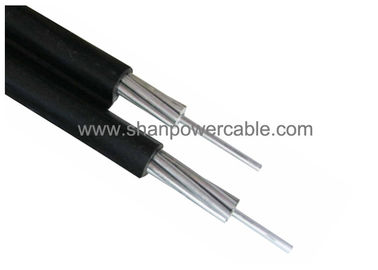

Havalı Kablolar, PE yalıtımlı kablolar Alüminyum alaşımlı iletkenler
Açıklama
Uçak dağıtım hatları için tasarlanan hava kabloları, yalıtımlı alüminyum faz iletkeninin spiral olarak sarıldığı AAAC'den yapılmış yalıtımlı nötr bir haberciye sahiptir.Kablolar 0 olarak sınıflandırılmıştır..6/1(1.2) kV ve IEC60502'ye uygun.
İnşaat
- Şef:
a) Aşama - Aşama ileticisi H68 durumlu alüminyum ileticiden ve sıkıştırılmış dairesel kanatlı olmalıdır.
b) Tarafsız veya haberci - Tarafsız veya haberci iletken alüminyum alaşım iletken ve sıkıştırılmış dairesel kanatlı olmalıdır.
- İzolasyon:
Faz, nötr iletkenler yalıtım olarak polietilen ((PE) ile dışa çıkarılır.
Teknik ayrıntılar listesi
| Faz ileticisi |
|
|
|
|
|
|
|
|
|
|
|
| Nominel kesit alanı |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Çekirdek sayısı |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Kabloların asgari sayısı |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Adli yalıtım kalınlığı |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| İzole edilmiş çekirdeğin çapı |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Maks. 20°C'de DC direnci |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sakin rüzgarda, çevre akımı |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| sıcaklık=30°C |
| İletici sıcaklığı=75°C |
|
|
|
|
|
|
|
|
|
|
|
| Mesajcı kondüktörü |
|
|
|
|
|
|
|
|
|
|
|
| Nominel kesit alanı |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Kabloların asgari sayısı |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Adli yalıtım kalınlığı |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| İzole edilmiş çekirdeğin çapı |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Maks. 20°C'de DC direnci |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Hesaplanan kırma yükü |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Tamamlanmış kablo |
|
|
|
|
|
|
|
|
|
|
|
| Toplam çapı yaklaşık |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Kablonun yaklaşık ağırlığı |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Paketin uzunluğu |
m/ davul |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN Standartları
2Yüksek germe dayanıklılığı (AAAC) çelikten daha iyidir;
3Adlık Voltaj: 0.6/1KV veya 10 kV
4. Üstte elektrik iletim hatları için kullanılır;
