| MOQ: | 0.5 KM |
| fiyat: | 0.10-25.99USD/m |
| standard packaging: | Ahşap Davul veya Çelik Davul |
| Delivery period: | 10 gün veya daha fazla |
| payment method: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Supply Capacity: | Aylık 1000km |
Açıklama

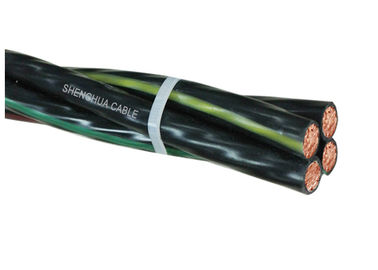

3 Fazlı iletkenler + 1 Messenger iletkeni
Havai dağıtım hatları için tasarlanan hava demetli kablolar, izole edilmiş alüminyum faz iletkeninin üzerine sarılı olarak AAAC'dan yapılmış yalıtılmış bir nötr haberciye sahiptir. Kablolar 0.6 / 1 (1.2) kV olarak derecelendirilmiştir ve IEC60502'ye uygundur.
İnşaat
a) Faz - Faz iletkeni H68 Koşullu alüminyum iletkenden ve sıkıştırılmış dairesel şeritli olmalıdır.
b) Nötr veya haberci - Nötr veya haberci iletkeni alüminyum alaşımlı iletken ve sıkıştırılmış dairesel şeritli olacaktır.
2. Yalıtım:
Faz, nötr iletkenler yalıtım olarak polietilen (PE) ile sıkılmalıdır.
Teknik ayrıntıların çizelgesi
| Faz iletkeni | |||||||||||
| Nominal kesit alanı | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Çekirdek sayısı | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominal yalıtım kalınlığı | aa | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Yalıtılmış çekirdeğin çapı | aa | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.91 | 1.91 | 1.20 | 0,868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0,164 |
| Hareketsiz rüzgarda mevcut değer, ortam | bir | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| Sıcaklık = 30 ℃ | |||||||||||
| İletken sıcaklığı = 75 ℃ | |||||||||||
| Messenger şefi | |||||||||||
| Nominal kesit alanı | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimum kablo sayısı | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominal yalıtım kalınlığı | aa | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Yalıtılmış çekirdeğin çapı | aa | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20 at 'de DC direnci | ohm / km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Hesaplanan kopma yükü | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Tamamlanmış kablo | |||||||||||
| Yaklaşık. toplam çap | aa | 15.3 | 19.0 | 23.2 | 25,6 | 30.0 | 34,9 | 40.6 | 44,1 | 49.2 | 54.9 |
| Yaklaşık. kablo ağırlığı | kg / km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Paketleme uzunluğu | m / tambur | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliriz. Kablo teslimindeki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son teslim tarihine her zaman en büyük öncelik verilir.
Kablo, ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapakları ile kapatılmıştır. Gerekli işaretleme, müşterinin ihtiyacına göre tamburun dış tarafında hava koşullarına dayanıklı bir malzeme ile basılmalıdır.
|
|
