1. Uygulamalar
Hava Demet Kabloları temelde bir uzlaşma yapısıdır Güç kabloları ile Havai yük arasında iletkenler. ABC kabloları özellikle kullanılır yeraltı ağlarının maliyetinin olduğu alanlarda pahalı. Paketler bir veya iki ek iletken içerebilir halk için aydınlatma ve kontrol çifti.
2. Standartlar

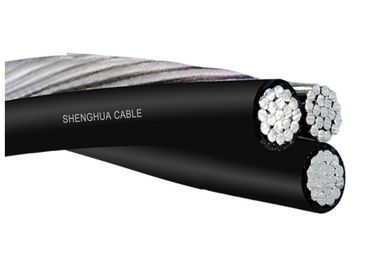

TRIPLEX SERVİS DAMLA-ALÜMİNYUM İLETKEN
ASTM B-231, B-232 ve B-399, ICEA S -76-474
Kod adı | Faz İletkenleri | Çıplak Doğal | Ağırlık | Akım taşıma kapasitesi | ||||||
Boyut ve sayısı | yalıtım | Nominal Çap | Boyut ve sayısı | Nominal Güç | XLPE | Alüminyum | Toplam | |||
telleri | Kalınlık | Çıplak | OD | |||||||
aa | aa | aa | telleri | kilogram | kg / km | kg / km | kg / km | bir | ||
Cerapus | 4 / 0-19 | 1,52 | 13.4 | 16,459 | 2 / 0-6 / 1 | 2404 | 192 | 787 | 1069 | 372 |
Nepatus | 4 / 0-19 | 2.03 | 13.4 | 17,475 | 2 / 0-6 / 1 | 2404 | 246 | 787 | 1121 | 372 |
Ustura | 4 / 0-7 | 1,52 | 13.3 | 16,307 | 4 / 0-6 / 1 | 3788 | 191 | 897 | 1226 | 372 |
Zuzara | 4 / 0-19 | 1,52 | 13.4 | 16,459 | 4 / 0-6 / 1 | 3788 | 192 | 897 | 1229 | 372 |
Alima | 4 / 0-19 | 2.03 | 13.4 | 17,475 | 4 / 0-6 / 1 | 3788 | 246 | 897 | 1281 | 372 |
Callista | 266,8-19 | 2.03 | 15.1 | 19,126 | 3 / 0-6 / 1 | 3003 | 280 | 994 | 1384 | 410 |
Dosinia | 266,8-19 | 2.03 | 15.1 | 19,126 | 268,8-18 / 1 | 3121 | 280 | 1133 | 1472 | 410 |
deniz kabuğu | 336,4-19 | 2.03 | 16.9 | 20,980 | 4 / 0-6 / 1 | 3788 | 320 | 1253 | 1713 | 506 |
deniz minaresi | 336,4-19 | 2.03 | 16.9 | 20,980 | 336,4-18 / 1 | 3937 | 320 | 1429 | 1823 | 506 |
