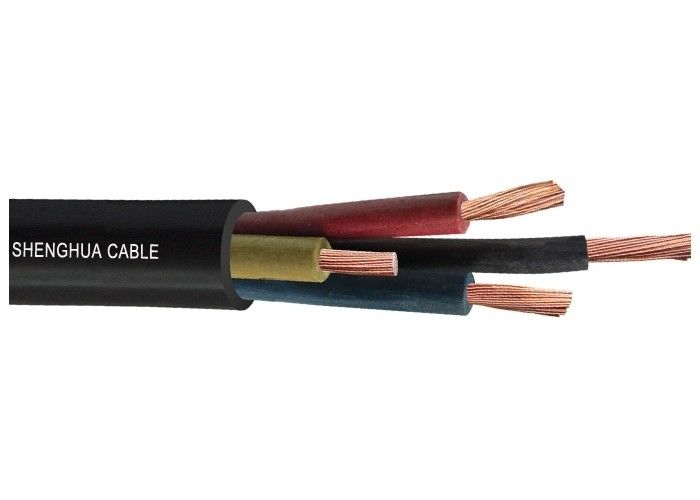

EPR Insulated CPE Sheathed Cable Rubber Electrical Cable 0.5mm2 - 300mm2

Esnek Bakır İletken H07RN-F EPR İzoleli CPE Kılıflı Kablo

Yapı:

İletken: Esnek Sınıf 5 Bakır İletken

Yalıtım: Kauçuk Kılıf

Kılıf: Kauçuk Kılıf

Özellikler

1 IEC, RN, DIN, BS, GB standardı
2 ISO, CCC, KEMA, CE, TUV sertifikası
3 12 saat içinde yanıt
4 Ücretsiz Örnek
5 Fabrika doğrudan satış

Başvuru

Kuru, ıslak ve nemli konumların yanı sıra serbest havada orta düzeyde mekanik gerilimde kullanım için. Ayrıca sıva veya makinelere sabit kurulum için. Kablo yağa, UV ışınlarına ve ozona karşı dayanıklıdır.

Teknik veriler

Kauçuk kılıflı kablo H07 RN-F, DIN VDE 0282 bölüm 4, HD 22.4 S4, BS 7919, IEC 60245-4'e eşittir.

Sıcaklık aralığı

-30°C ile +60°C arası

İzin verilebilirçalışma sıcaklığı+60°C iletkende

Nominal voltajU0/U 450/750 V korumalı ve sabit kurulum durumunda U0/U 600/1000 V

Maks. üç fazlı ve tek fazlı ac sistemde izin verilen çalışma voltajı U0/U 476/825V

Doğru akım sistemi U0/U 619/1238 V

Test voltajı2500V

Kalıcı çekme yükü

maks. 15 N/mm2

Minimum bükülme yarıçapı

Sabit kurulum için 4X kablo ø

7,5X makaralı kabloyu yönlendirmek için ø

Tamburlara sarım sırasında 5-7X kablo ø

Kablo yapısı

Bakır iletkenli ince tel çok telli, DIN VDE 0295 class5, BS 6360 class5, IEC 60228 class5 ve HD 383'e göre çıplak.

DIN VDE 0282 bölüm 1'e göre kauçuk damar izolasyonu EI4

DIN VDE 0282 bölüm 4'e göre yalıtım kalınlığı

DIN VDE 0293-308'e göre damar tanımlama

Çekirdek renkler

- 5 çekirdeğe kadar tek renkli

-6 ve daha fazla çekirdek, numaralandırılmış siyah

-3 ve üzeri, yeşil-sarı toprak çekirdekli

-Yeşil-sarı toprak çekirdeği olmayan 2 çekirdek

Optimum döşeme uzunluğuna sahip katmanlar halinde dizilen çekirdekler

Siyah kauçuktan dış kılıf, kauçuk bileşiği ti DIN VDE 0282 bölüm 1

DIN VDE 0282 bölüm 4'e göre kılıf kalınlığı

Özellikler

Dayanıklı

Hava durumu

Test

VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1'e göre test (eşdeğer DIN VDE 0472 bölüm 804 test yöntemi B)

İzolasyonun DIN VDE 0472 bölüm 805, test yöntemi A veya bölüm 805 A1, test yöntemi C'ye göre ozona dayanıklı olması

Yağa dayanıklı

EN 60811-2-1'e göre test
