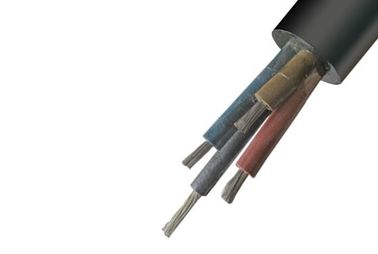

İnşaat:
İletken: Esnek Sınıf 5 Bakır İletken
Insualtion: Kauçuk Kılıf
Ekran: Bakır Tel Beyin Şap / Kalaylı Bakır Tel Ekran
Kılıf: Düşük Duman Düşük Halojen Kauçuk
Düşük Duman Düşük Halojen Kauçuk Avantajı
Bir yangın meydana geldiğinde, toksik gazları azaltabilir, insanların hayatlarını koruyabilir
Kısa tanıtım
1 Kabloların anma gerilimi, 0.3 / 0.5kV, 0.38 / .066kV, 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV olan 6 dereceye ayrılmıştır.
2 Kablo iletkeninin uzun süreli çalışma sıcaklıklarına izin verilir. U (M) CPT-0.66 / 1.14, U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 ve 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV kablosu için sıcaklık 90 ℃; diğeri için 65 ℃.
3 Minimum bükülme yarıçapı: U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 kablosu için, kablo çapının 15 katıdır; diğerleri için ise kablo çaplarının 6 katıdır.
4 Topraklama kablosu toprağa iyi bağlanmalıdır.
5 Kablonun uzun süre güneş ışığına maruz kalması önlenmelidir.
Uygulanan standart
1 Yayılmayan yanma kablosu için GB12972'yi uygulayın
2 Alev geciktirici kablo için MT818'i uygulayın
3 Özel madencilik kablosu için (daha büyük kesitli ve daha yüksek voltajlı) işletme standardını uygulayın.
Türü ve Adı:
tip | Açıklama | Uygulama |
MC-0.38 / 0.66 | Ekskavatör için kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
veya nominal gerilimi 0.38 / 0.66kV olan benzer ekipman | ||
MCP-0.38 / 0.66 | Ekskavatör için ekranlı, lastik kılıflı esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
veya nominal gerilimi 0.38 / 0.66kV olan benzer ekipman | ||
MCP-0.66 / 1.14 | Ekskavatör için korumalı, kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
veya nominal gerilimi 0.38 / 0.66kV olan benzer ekipman | ||
MCPJB-0.66 / 1.14 | Korumalı, izleme ve örgü takviyeli tip, | Ekskavatörde kullanılan güç bağlantısı olarak |
ekskavatör için kauçuk esnek kablo | veya nominal gerilimi 0.66 / 1.14kV olan benzer ekipman, | |
doğrudan sürüklenebilir | ||
MCPJR-0,66 / 1.14 | Korumalı, izleme ve örgü takviyeli tip, | Ekskavatörde kullanılan güç bağlantısı olarak |
ekskavatör için kauçuk esnek kablo | veya nominal gerilimi 0.66 / 1.14kV olan benzer ekipman, | |
koruyucu zincir panelinde kullanılmalıdır | ||
MCPT-0.66 / 1.14 | Ekskavatör için metalik korumalı kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
veya 0.66 / 1.14kV nominal gerilime sahip benzer ekipman | ||
MCP-1.9 / 3.3 | Ekskavatör için korumalı kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
veya nominal gerilimi 1.9 / 3.3kV olan benzer cihazlar | ||
MCPT-1.9 / 3.3 | Ekskavatör için metalik korumalı kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
veya nominal gerilimi 1.9 / 3.3kV olan benzer cihazlar | ||
MCPTJ-1.9 / 3.3 | Metalik ekranlı, izleme tipi, kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
ekskavatör | veya nominal gerilimi 1.9 / 3.3kV olan benzer cihazlar | |
MY-0,38 / 0,66 | Madencilik için hareketli kauçuk esnek kablo | Madencilikte kullanılan güç bağlantısı olarak |
anma gerilimi 1.9 / 3.3kV ile makine | ||
MYP-0,38 / 0.66 | Madencilik için hareketli kalkan kauçuk esnek kablo | Madencilikte kullanılan güç bağlantısı olarak |
anma gerilimi 0.38 / 0.66kV olan makine | ||
MYP-0.66 / 1.14 | Madencilik için hareketli kalkan kauçuk esnek kablo | Madencilikte kullanılan güç bağlantısı olarak |
anma gerilimi 0.66 / 1.14kV ile makine | ||
MYPJ-3,6 / 6 | Madencilik için hareketli kalkan kauçuk esnek kablo izleme | Madencilikte kullanılan güç bağlantısı olarak |
Nominal gerilimli ransformer ve benzeri ekipmanlar3.6 / 6kV | ||
MYPTJ-3,6 / 6 | Hareketli metalik ekranlı izleme tipi | Madencilikte kullanılan güç bağlantısı olarak |
kauçuk esnek kablo | anma gerilimi olan trafo ve benzeri ekipmanlar 3.6 / 6kV | |
MYP-3,6 / 6 | Madencilik için hareketli kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
min. ortam sıcaklığı-20 ℃ | ||
MYPT-3,6 / 6 | Madencilik için hareketli metalik kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
min. ortam sıcaklığı-20 ℃ | ||
MYPD-3,6 / 6 | Madencilik için hareketli kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
min. ortam sıcaklığı-40 ℃ | ||
MYPTD-3,6 / 6 | Madencilik için hareketli metalik kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
min. ortam sıcaklığı-40 ℃ | ||
MZ-0.3 / 0.5 | Madencilik için delici kablo | Delicinin güç bağlantısı ile nominal olarak |
gerilim 0.3 / 0.5kV | ||
MZP 0.3 / 0.5 | Madencilik için delici ekranlı kablo | Delicinin güç bağlantısı ile nominal olarak |
gerilim 0.3 / 0.5kV | ||
MyQ 0.3 / 0.5 | Madencilik için hareketli hafif tip kauçuk esnek kablo | Enerji bağlantısı olarak madendeki aydınlatma |
kilitleme ve kontrol sinyallerinin | ||
ulaşım makine ve ekipmanlarında kullanılır |
CorexSize | İzolasyon Kalınlığı | Toplam çap (mm) MCDP-0.66 / 1.44 | ||||
Evre | topraklama | Kontrol | Evre | Kalınlık | Min | maksimum |
3x25 | 1x6 | 3x4 | 2 | 6 | 41 | 47 |
3x35 | 1x6 | 3x4 | 2 | 6 | 44 | 51 |
3x50 | 1x10 | 3x6 | 2.2 | 7 | 51.5 | 59 |
3x70 | 1x16 | 3x6 | 2.2 | 7 | 56 | 63.5 |
3x95 | 1x25 | 3x10 | 2.4 | 7 | 62 | 70.5 |
3x120 | 1x25 | 3x10 | 2.6 | 7 | 66.5 | 75.5 |
3x150 | 1x35 | 3x10 | 2.6 | 7 | 71,5 | 80.5 |
3x185 | 1x35 | 3x10 | 2.8 | 7 | 77 | 85.5 |
Çekirdek Türü | Nominal Boyut | Min ulation Yalıtım Direnci 20 at (MΩ.km) | |
En fazla 0.66 / 1.14KV | 1.9 / 3.3KV | ||
Faz İletkeni veya Yardımcı İletken | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Kontrol İletkeni | 4.6.10 | 100 | 100 |
