| MOQ: | 500m |
| fiyat: | USD 0.4 To 10.5 per Meter |
| standard packaging: | Çelik Ahşap Davul |
| Delivery period: | 10-15 gün |
| Supply Capacity: | Günde 5 KM |
İnşaat:
İletken: Esnek Sınıf 5 Bakır İletken
Insualtion: Kauçuk Kılıf
Ekran: bakır Tel veya diğerleri
Kılıf: Kauçuk Kılıf

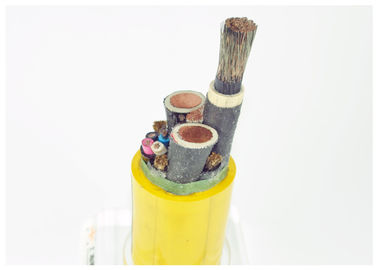

Çin tedarikçisi 0.38 / 0.66 kauçuk kılıf madencilik güç esnek coppe yeraltı kablo madencilik kablo
Kısa tanıtım
1 Kabloların anma gerilimi, 0.3 / 0.5kV, 0.38 / .066kV, 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV olan 6 dereceye ayrılmıştır.
2 Kablo iletkeninin uzun süreli çalışma sıcaklıklarına izin verilir. U (M) CPT-0.66 / 1.14, U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 ve 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV kablosu için sıcaklık 90 ℃; diğeri için 65 ℃.
3 Minimum bükülme yarıçapı: U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 kablosu için, kablo çapının 15 katıdır; diğerleri için ise kablo çaplarının 6 katıdır.
4 Topraklama kablosu toprağa iyi bağlanmalıdır.
Kablonun uzun süre güneş ışığına maruz kalması önlenmelidir.
Uygulanan standart
1 Yayılmayan yanma kablosu için GB12972'yi uygulayın
2 Alev geciktirici kablo için MT818'i uygulayın
3 Özel madencilik kablosu için (daha büyük kesitli ve daha yüksek voltajlı) işletme standardını uygulayın.
Türü ve Adı:
| tip | Açıklama | Uygulama |
| MC-0.38 / 0.66 | Ekskavatör için kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| veya nominal gerilimi 0.38 / 0.66kV olan benzer ekipman | ||
| MCP-0.38 / 0.66 | Ekskavatör için ekranlı, lastik kılıflı esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| veya nominal gerilimi 0.38 / 0.66kV olan benzer ekipman | ||
| MCP-0.66 / 1.14 | Ekskavatör için korumalı, kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| veya nominal gerilimi 0.38 / 0.66kV olan benzer ekipman | ||
| MCPJB-0.66 / 1.14 | Korumalı, izleme ve örgü takviyeli tip, | Ekskavatörde kullanılan güç bağlantısı olarak |
| ekskavatör için kauçuk esnek kablo | veya nominal gerilimi 0.66 / 1.14kV olan benzer ekipman, | |
| doğrudan sürüklenebilir | ||
| MCPJR-0,66 / 1.14 | Korumalı, izleme ve örgü takviyeli tip, | Ekskavatörde kullanılan güç bağlantısı olarak |
| ekskavatör için kauçuk esnek kablo | veya nominal gerilimi 0.66 / 1.14kV olan benzer ekipman, | |
| koruyucu zincir panelinde kullanılmalıdır | ||
| MCPT-0.66 / 1.14 | Ekskavatör için metalik korumalı kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| veya 0.66 / 1.14kV nominal gerilime sahip benzer ekipman | ||
| MCP-1.9 / 3.3 | Ekskavatör için korumalı kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| veya nominal gerilimi 1.9 / 3.3kV olan benzer cihazlar | ||
| MCPT-1.9 / 3.3 | Ekskavatör için metalik korumalı kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| veya nominal gerilimi 1.9 / 3.3kV olan benzer cihazlar | ||
| MCPTJ-1.9 / 3.3 | Metalik ekranlı, izleme tipi, kauçuk esnek kablo | Ekskavatörde kullanılan güç bağlantısı olarak |
| ekskavatör | veya nominal gerilimi 1.9 / 3.3kV olan benzer cihazlar | |
| MY-0,38 / 0,66 | Madencilik için hareketli kauçuk esnek kablo | Madencilikte kullanılan güç bağlantısı olarak |
| anma gerilimi 1.9 / 3.3kV ile makine | ||
| MYP-0,38 / 0.66 | Madencilik için hareketli kalkan kauçuk esnek kablo | Madencilikte kullanılan güç bağlantısı olarak |
| anma gerilimi 0.38 / 0.66kV olan makine | ||
| MYP-0.66 / 1.14 | Madencilik için hareketli kalkan kauçuk esnek kablo | Madencilikte kullanılan güç bağlantısı olarak |
| anma gerilimi 0.66 / 1.14kV ile makine | ||
| MYPJ-3,6 / 6 | Madencilik için hareketli kalkan kauçuk esnek kablo izleme | Madencilikte kullanılan güç bağlantısı olarak |
| Nominal gerilimli ransformer ve benzeri ekipmanlar3.6 / 6kV | ||
| MYPTJ-3,6 / 6 | Hareketli metalik ekranlı izleme tipi | Madencilikte kullanılan güç bağlantısı olarak |
| kauçuk esnek kablo | anma gerilimi olan trafo ve benzeri ekipmanlar 3.6 / 6kV | |
| MYP-3,6 / 6 | Madencilik için hareketli kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
| min. ortam sıcaklığı-20 ℃ | ||
| MYPT-3,6 / 6 | Madencilik için hareketli metalik kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
| min. ortam sıcaklığı-20 ℃ | ||
| MYPD-3,6 / 6 | Madencilik için hareketli kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
| min. ortam sıcaklığı-40 ℃ | ||
| MYPTD-3,6 / 6 | Madencilik için hareketli metalik kalkan kauçuk esnek kablo | Anma gerilimi 3.6 / 6kV olan madencilik ekipmanları |
| min. ortam sıcaklığı-40 ℃ | ||
| MZ-0.3 / 0.5 | Madencilik için delici kablo | Delicinin güç bağlantısı ile nominal olarak |
| gerilim 0.3 / 0.5kV | ||
| MZP 0.3 / 0.5 | Madencilik için delici ekranlı kablo | Delicinin güç bağlantısı ile nominal olarak |
| gerilim 0.3 / 0.5kV | ||
| MyQ 0.3 / 0.5 | Madencilik için hareketli hafif tip kauçuk esnek kablo | Enerji bağlantısı olarak madendeki aydınlatma |
| kilitleme ve kontrol sinyallerinin | ||
| ulaşım makine ve ekipmanlarında kullanılır |
Özellikleri
1. Nominal güç-frekans gerilimi U0 / U: 450 / 750V, 300 / 500V ve 200 / 200V.
2. İletkenin izin verilen maksimum çalışma sıcaklığı 60 ° C'dir.
3. İzin verilen en düşük çalışma sıcaklığı -35 ° C'dir.
4. Kablolar mineral yağ ve akaryakıt ile kirlenmiş yerlerde kullanılabilir.
| CorexSize | Nominal Kalınlık | Toplam çap (mm) 0.66 / 114 | |||
| Evre | topraklama | yalıtım | Kılıf | MYP | |
| 3X4 | 1X4 | 1.6 | 4 | 26,5 | |
| 3x6 | 1x6 | 1.6 | 4 | 29 | |
| 3X10 | 1X10 | 1.8 | 4.5 | 32.5 | |
| 3x16 | 1X10 | 1.8 | 4.5 | 35.5 | |
| 3x25 | 1x16 | 2 | 5 | 41 | |
| 3x35 | 1x16 | 2 | 5 | 44,5 | |
| 3x50 | 1x16 | 2.2 | 5.5 | 51 | |
| 3x70 | 1x25 | 2.2 | 5.5 | 56 | |
| 3x95 | 1x25 | 2.4 | 6 | 63 | |
| 3x120 | 1x35 | 2.4 | 6 | 67 | |
| 3x150 | 1x50 | 2.6 | 6 | 74 | |
| 3x185 | 1x50 | 2.8 | 6 | 78 | |
| Çekirdek Türü | Nominal Boyut | Min ulation Yalıtım Direnci 20 at (MΩ.km) | |
| En fazla 0.66 / 1.14KV | 1.9 / 3.3KV | ||
| Faz İletkeni veya Yardımcı İletken | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Kontrol İletkeni | 4.6.10 | 100 | 100 |
