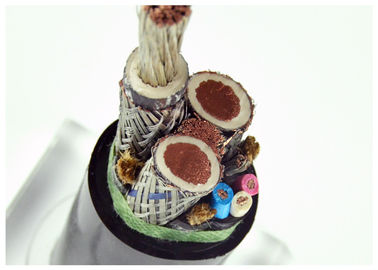

Profesyonel Kauçuk Elektrik Kablosu, Kauçuk Güç Kablosu İzleme Çekirdeği

Profesyonel İzleme Çekirdek EPR İzoleli Kablo, Kauçuk Güç Kablosu


0.66 / 1.14KV Esnek Metalik Ekranlı Madencilik Kablosu (kömür kesici için)
1. Kullanım
Kömür madenciliğinde kullanılan bu kauçuk kılıflı esnek kablo. Kömür madenciliği makine ve benzeri ekipmanların güç kaynağı bağlantısı.

2. Çalışma sıcaklığı
Çekirdeğin izin verilen çalışma sıcaklığı 65 ° C'dir.
En küçük bükülme yarıçapı, kablo çapının altı katıdır. Sarı kılıf kablosu uzun süre güneşe maruz kalmamalıdır.

3. Model ve Uygulama

Özellikler

tip	Anma gerilimi (KV)	Çekirdek sayısı			Nominal çapraz kesit alanı (mm)
		Ana hatlar	Toprak hatları	Kontrol hatları
BENİM MYP	0.38 / 0.66	3	1	-	4-185
MYP	0.66 / 1.14	3	1	-	10-185
MYP	1.9 / 3.3	3	1	-	16-185
MYP	3,6 / 6	3	1	-	16-185
MYP	6/10	3	1	-	16-185
MYP	8.7 / 10	3	1	-	16-185
MC MCP	0.38 / 0.66	3	1	3-7	16-185
MCP	0.66 / 1.14	3	1	3	35-185
MCP	1.9 / 3.3	3	1	3	35-185
MCPT MCPTJ	0.66 / 1.14	3	1	3	16-185
MCPT MCPTJ	1.9 / 3.3	3	1	3	16-185
MYPT MYPTJ	1.9 / 3.3	3	3	-	35-185
MYPT MYPTJ	3,6 / 6	3	3	-	16-185
MYPT MYPTJ	6/10	3	3	-	16-185
MYPT MYPTJ	8.7 / 10	3	3	3	25-185
MZ MZP	0.3 / 0.5	3	1	1	2,5-4
MyQ	0.3 / 0.5	2-12	-	-	1,0-6

Uygulanan standart
1 Yayılmayan yanma kablosu için GB12972'yi uygulayın
2 Alev geciktirici kablo için MT818'i uygulayın
3 Özel madencilik kablosu için (daha büyük kesit ve daha yüksek voltaj ile),
kurumsal standart.

CorexSize			Nominal Kalınlık		Toplam çap (mm) MCPT-0.66 / 1.44
Evre	topraklama	Kontrol	yalıtım	Kılıf	Min	maksimum
3x16	1x16	3x4	1.5	5	35.8	38.6
3x25	1x16	3x4	2	5	39.7	42.9
3x35	1x16	3x4	2	5	43,1	46.3
3x50	1x25	3x4	2.2	5.3	48.5	51.8
3x70	1x35	3x6	2.2	5.8	55.1	58,8
3x95	1x50	3x6	2.4	6.4	62.4	66,1
3x120	1x50	3x10	2.6	6.9	68	72.5
3x150	1x70	3x10	2.6	7.3	74.5	79,5
3x185	1x70	3x10	2.8	7.5	80.7	86,1

Çekirdek Türü	Nominal Boyut	Min ulation Yalıtım Direnci 20 at (MΩ.km)
		En fazla 0.66 / 1.14KV	1.9 / 3.3KV
Faz İletkeni veya Yardımcı İletken	16	350	1150
	25	300	980
	35	260	850
	50	230	740
	70	210	630
	95	200	550
	120	200	510
	150	180	450
	185	160	400
Kontrol İletkeni	4.6.10	100	100
