Anma Gerilimi: 0.6 / 1KV
Aralık Nominal kesit: 1 damar: 1,5 mm2 ~ 300 mm2 Çok damarlı: 0,75 mm2 ~ 35 mm2

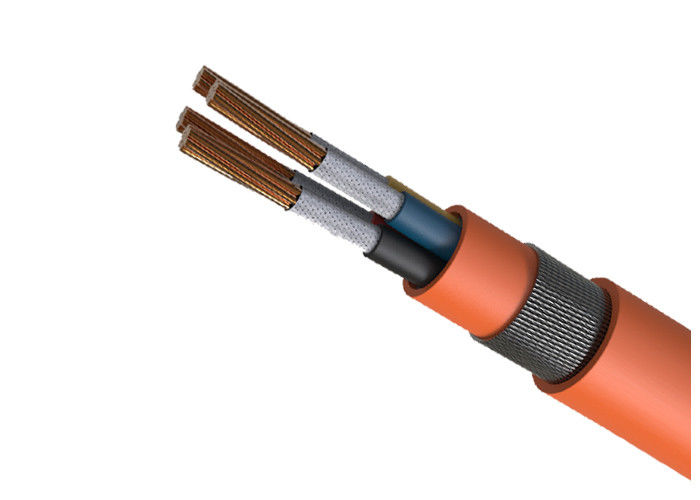

Yangın performans kablolarımız, yangın alarm sistemlerinde güç ve yardımcı kontrol, acil anons sistemleri ve BS5266'yı karşılamak üzere tasarlanmış uygulamalar da dahil olmak üzere acil durum aydınlatma sistemleri dahil olmak üzere uygulamalarda artırılmış yangına dayanıklılık için özel olarak tasarlanmıştır. Bu kablolar, can güvenliği ve yangınla mücadele uygulamaları için yangına dayanıklı güç ve kontrol kablosu sistemlerinin kurulumu için BS8519 gerekliliklerinin bir parçasını oluşturacaktır.
Uygulamalar
35kV ve altındaki gerilime sahip güç iletimi ve dağıtım hattı için kullanılır.PVC İzoleli Güç Kablosu ile karşılaştırıldığında, xlpe güç kablosu sadece mükemmel elektrik, mekanizma, ısı ve yaşlanmaya dayanıklı, çevre stresine dayanıklı ve kimyasal korozyona dayanıklı özelliklere sahiptir. , aynı zamanda basit yapı, hafiflik, damla döşemede kısıtlama ve uzun süreli çalışma için yüksek sıcaklık payı.
Standartlar
Uluslararası: IEC 60502-2, IEC 60228
Çin : GB / T 12706.2-2008
Teknik veri
Anma gerilimi: 0.6 / 1kV, 1.8 / 3kV, 6 / 10kV, 8.7 / 10kV, 8.7 / 15kV, 12 / 20kV, 21 / 35kV, 26 / 35kV
Maksimum İletken Sıcaklığı: normal (90 ° C ), acil (130 ° C ) veya kısa devre 5 saniyeden (250 ° C ) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 ° C, kurulumdan sonra ve sadece kablo sabit bir konumda olduğunda
Min. Bükülme Yarıçapı: Tek damarlı zırhsız kablolar için 20 x kablo OD
Tek damarlı zırhlı kablolar için 15 x kablo OD
Çok damarlı zırhsız kablolar için 15 x kablo OD
Çok damarlı zırhlı kablolar için 12 x kablo OD
Özellikler
Nom. İletken kesiti | İzolasyon Kalınlığı | Kılıf | Yaklaşık. | Yaklaşık | Maks. İletkenin DC Direnci (20 ° C) | Test Gerilimi | Güncel Beğeni | |
mm2 | aa | Kalınlık | OD | Ağırlık | Ω / km | AC | ||
aa | aa | kg / km | kV / 5 dakika | Havada (A) | Toprakta (A) | |||
4 x 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4 x 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4 X 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4 x 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4 x 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4 x 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4 x 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
4 x 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
4 x 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
4 x 70 | 1.1 | 2 | 43,2 | 3302 | 0.268 | 3.5 | 200 | 225 |
4 x 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
4 x 120 | 1.2 | 2.3 | 52,5 | 5374 | 0.153 | 3.5 | 285 | 310 |
4 x 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
4 x 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
4 x 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
4 x 2.5 + 1 x 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 x 4 + 1 x 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4 x 6 + 1 x 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 x 10 + 1 x 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4 x 16 + 1 x 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4 x 25 + 1 x 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
4 x 35 + 1 x 16 | 0.9 | 1.9 | 31,4 | 1976 | 0.524 | 125 | 155 | |
4 x 50 + 1 x 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
4 x 70 + 1 x 35 | 1.1 | 2.2 | 41,1 | 3719 | 0.268 | 200 | 225 | |
4 x 95 + 1 x 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
4 x 120 + 1 x 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
4 x 150 + 1 x 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
4 x 185 + 1 x 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
4 x 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 |
Çalışma karakteristikleri
1. Max PVC izolasyonlu kablonun uzun süre çalışma sıcaklığı 70 ° C, XLPE 90 ° C;
2. Kablonun montaj sıcaklığı 0 ° C'den az olmamalıdır;
3. Max kısa devre sıcaklığı: PVC 160 ° C, XLPE 250 ° C, en fazla 5 sn;
4. izin bükme yarıçapı kablo: en az 10 d kez (d: dış çapı kablo)
5. Mükemmel kimyasal kararlılık, asitlere karşı dayanıklı, alkali, gres ve organik çözücüler ve alev geciktirici.
