Yangına Dayanıklı Düzenekler XLPE İzolasyon Frc LSOH 0.6/1kV Güç Kablosu

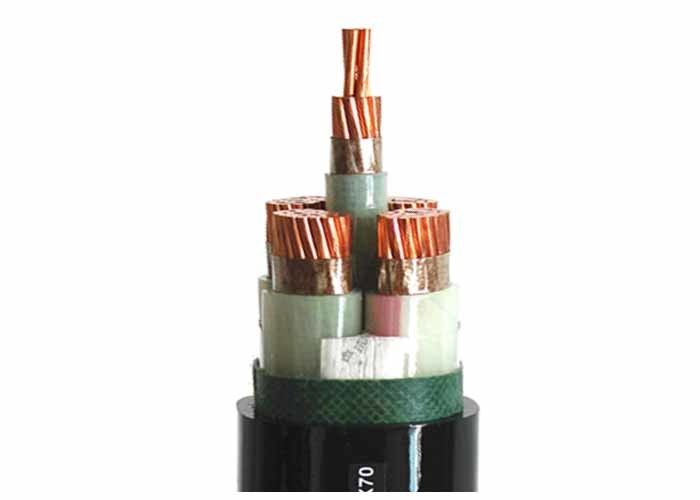

Yapı:
IEC60228'e göre çok telli (RM) çıplak bakır
Yangına Dayanıklı Mika Bant
XLPE (çapraz bağlı polietilen) Yalıtım
Dolgu şeritleri, İplik veya Kağıt
DokumasızAmbalaj bandı veya Alev Geciktirici
EkstrüdePVC İç Kaplama
Galvanizli Çelik Bant Zırhlı
Genel Kılıf: polivinilklorür (PVC) veya FR-PVC, PE, LSOH
Başvuru:
Yüksek binalar, Hastane, Tiyatro, Elektrik santrali, Metro Tüneli veya Petrokimya Endüstrisi veya düşük dumanlı, sıfır halojenli, temiz ve güvenli kablo için gereken diğer özel yerler için kullanılır.
Teknik veriler:
Test voltajı 0,6/1 kV [kV] 3,5 / 5 dk.
Hareket halindeki sıcaklık aralığı -5°C ila +70°C
-20°C'den +70°C'ye kadar sabit
Çalışma sıcaklığı kısa devre °C 250
Kısa devre süresi maks. [sn] 5
Bükme yarıçapı min. x çapı 15
Yanıcılık standardı EN 60332-1-2
| İletkenin kesiti |
Yalıtım kalınlığı |
Kılıf Kalınlığı |
Yaklaşık kablo çapı |
20 °C'de iletkenin maksimum direnci |
Test Gerilimi (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
KV/5 dk |
| 5x2,5 |
0,8 |
1.8 |
13.6 |
7.41 |
3.5 |
| 5x4 |
1.0 |
1.8 |
16.1 |
4.61 |
3.5 |
| 5x6 |
1.0 |
1.8 |
17.7 |
3.08 |
3.5 |
| 5x10 |
1.0 |
1.8 |
21.0 |
1.83 |
3.5 |
| 5x16 |
1.0 |
1.8 |
23.8 |
1.15 |
3.5 |
| 5x25 |
1.2 |
1.8 |
28.7 |
0.73 |
3.5 |
| 5x35 |
1.2 |
1.9 |
32.0 |
0,524 |
3.5 |
| 5x50 |
1.4 |
2.1 |
37.4 |
0,387 |
3.5 |
| 5x70 |
1.4 |
2.2 |
41.7 |
0,268 |
3.5 |
| 5x95 |
1.6 |
2.4 |
48.1 |
0,193 |
3.5 |
| 5x120 |
1.6 |
2.5 |
53.0 |
0,153 |
3.5 |
| 5x150 |
1.8 |
2.7 |
58.6 |
0,124 |
3.5 |
| 5x185 |
2.0 |
2.9 |
65.1 |
0,0991 |
3.5 |
| 5x240 |
2.2 |
3.1 |
72.1 |
0,0754 |
3.5 |
| 5x300 |
2.4 |
3.4 |
80.1 |
0,060 |
3.5 |
| 5x400 |
2.6 |
3.6 |
87.0 |
0,0470 |
3.5 |
Ana Özellikler
| HAYIR. |
Test Öğesi |
Mülk |
| 1 |
Yapı |
Tablolara listelendi |
| 2 |
İletken direnci |
Tablolara listelendi |
| 3 |
Test Gerilimi |
AC 3.5kV 5 dk |
Kırılma yok |
| 4 |
Yaşlanmadan Önce Mekanik Özellikler |
Çekme Dayanımı |
Yalıtım |
Min. 12,5N/mm2 |
| Kılıf |
Min. 12,5N/mm2 |
| Kopma uzaması |
Yalıtım |
Min. %150 |
| Kılıf |
Min. %150 |
| Yaşlanma sonrası mekanik özellikler |
Çekme Dayanımı |
Yalıtım |
100°C±2°7gün Min. 12,5N/mm2 |
| Kılıf |
100°C±2°7gün Min. 12,5N/mm2 |
| Çekme mukavemetinin değişken valfi |
Yalıtım |
100°C±2°7gün Maks. %25 |
| Kılıf |
100°C±2°7gün Maks. %25 |
| Kopma uzaması |
Yalıtım |
100°C±2°7gün Min.150% |
| Kılıf |
100°C±2°7gün Min.150% |
| Çekme mukavemetinin değişken valfi |
Yalıtım |
100°C±2°7gün Maks. %25 |
| Kılıf |
100°C±2°7gün Maks. %25 |
| 5 |
Alev geciktirici özellik |
IEC60332 - 3 |
| 6 |
Yalıtım direnci sabiti |
Min. 20°C'de |
36.7 |
| Ki MΩ.km |
Min. 70°C'de |
0,037 |
Standartlar:
IEC 60502, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 sınıf 2 (inşaat)
Paketleme ve nakliye: Her satın alma siparişine göre en sıkı teslimat programlarını karşılayabilecek kapasiteye sahibiz. Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.
Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapaklarıyla kapatılmıştır. Gerekli işaret, müşterinin ihtiyacına göre tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.
