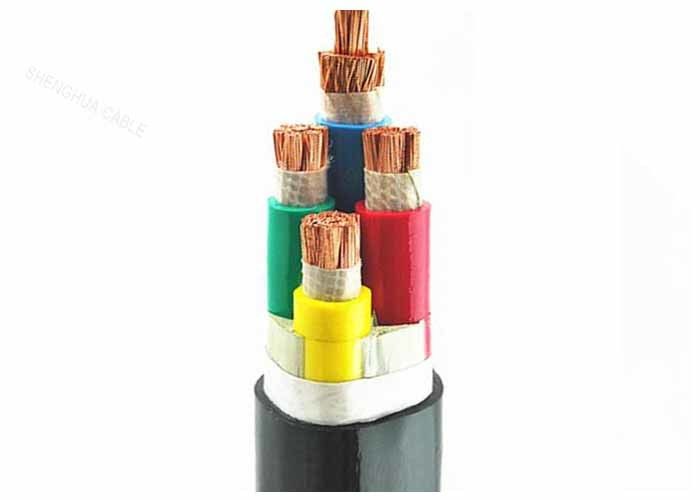

0.6/1kV Esnek FRC Kablosu CU/XLPE/PVC Yangına Dayanıklı Portakal
Başvurular
PVC yalıtılmış kablo, nominal voltaj 0.6/1KV'de güç dağıtım ve iletim hattı olarak kullanılır.
Dışarıda enerji servisi ve aydınlatma kabloları olarak, kablo kanallarında, yer altında, normal ve tuzlu suyun altında özel olarak yapılmışsa kullanılır.
Standartlar
Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Kurulum
1Kurulum sıcaklığı 20°C'den fazla olmamalıdır. Eğer ortam sıcaklığı 0°C'den düşükse, kablo önceden ısıtılmalıdır.
2Kabloların bükme yarıçapları 8 kattan az olmamalıdır.
3Kurulumdan sonra, kablo 15 dakikalık stand voltaj testi ile 3.5kv DC ile birlikte olmalıdır.
Teknik parametreler:
| İletici çapraz kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Kablo çapı yaklaşık |
20 °C'de iletkenin maksimum direnci |
Test Voltajı ((AC) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
KV/5 dakikalık |
| 4x2.5 |
0.8 |
1.8 |
12.7 |
7.41 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
3.5
|
Teknik veriler:
Test voltajı 0,6/1 kV [kV] 3,5 / 5 min.
Hareket halindeki sıcaklık aralığı -5°C ila +70°C
sabit -20°C ile +70°C arasında
Çalışma sıcaklığı kısa devre 250 °C
Kısa devre süresi en fazla 5 saniye.
Bükme yarıçapı min. x çapı 15
Yanıcılık standardı EN 60332-1-2
