| MOQ: | 200m |
| fiyat: | USD0.03-50 per meter |
| standard packaging: | 100m / rulo veya özelleştirilmiş |
| Delivery period: | şartının olarak |
| Supply Capacity: | Haftada 10 KM |
Anma Gerilimi: 0.6 / 1KV
Aralık Nominal kesit: 1 damar: 1,5 mm2 ~ 300 mm2 Çok damarlı: 0,75 mm2 ~ 35 mm2
Uygulama:
Bu kablolar, yangın alarmları dahil olmak üzere temel hizmetlerin inşasına güç sağlamak için kurulur,
yağmurlama kontrol sistemi, acil durum ve tahliye aydınlatması ve duman kontrol sistemleri,
yüksek binalar ve daireler, havaalanları, alışveriş merkezleri, sinemalar ve karayolu ve demiryolu tünelleri gibi
Standartlar
Uluslararası: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Çin: GB / T 12706-91 GB306.1-2001, GB / T18380.3-2001
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri
Anma gerilimi: 0.6-KV
Maks . Ağırlık İletken Sıcaklığı : normal ( 9 0 ° C ), kısa devre 5 saniyeden fazla değil ( iletkenin en yüksek sıcaklığı 25 0 ° C'den fazla olmamalıdır) )
Min . Bir ortam T emp . : Ortam sıcaklığı 0 ° C'nin altındaysa kablo önceden ısıtılmalıdır
Min. Bükülme Yarıçapı: tek damarlı kablo 20 ( d + D) ± % 5
Çok damarlı kablo 15 ( d + D) ± % 5

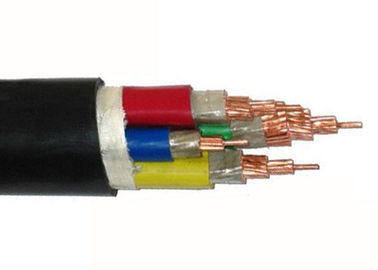

İnşaat
Kondüktör: Sınıf 1/2 Düz tavlanmış bakır teller, tek damarlı veya çok telli, mika bantlı sargılı
İzolasyon: XLPE veya LSZH bileşiği
Kılıf: LSZH bileşiği
Damar rengi: kırmızı, siyah, mavi, aktif çekirdek için beyaz, toprak çekirdek için yeşil / sarı, kılıf için turuncu veya kırmızı veya siyah
Maks. Çalışma Sıcaklığı: Rulo veya ahşap tambur başına 100 metre veya gereksinime göre
Üretim Kapasitesi: 20 kilometre / gün
ADEDI: küçük boyutu için 5000 metre, büyük boyutu için 1000 metre
Sertifikalar
CE, RoHS, CCC, KEMA ve diğerleri talep üzerine
| Nom. İletken kesiti | İzolasyon Kalınlığı | Kılıf | Yaklaşık. | Yaklaşık | Maks. İletkenin DC Direnci (20 ° C) | Test Gerilimi | Güncel Beğeni | |
| mm2 | aa | Kalınlık | OD | Ağırlık | Ω / km | AC | ||
| aa | aa | kg / km | kV / 5 dakika | Havada (A) | Toprakta (A) | |||
| 1 x 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 x 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 x 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 X 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 x 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 x 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 x 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 x 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 x 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 x 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 x 70 | 1.1 | 2 | 43,2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 x 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 x 120 | 1.2 | 2.3 | 52,5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 x 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 x 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 x 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 x 2.5 + 1 x 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 x 4 + 1 x 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 x 6 + 1 x 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 x 10 + 1 x 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 x 16 + 1 x 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 x 25 + 1 x 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 x 35 + 1 x 16 | 0.9 | 1.9 | 31,4 | 1976 | 0.524 | 125 | 155 | |
| 4 x 50 + 1 x 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 x 70 + 1 x 35 | 1.1 | 2.2 | 41,1 | 3719 | 0.268 | 200 | 225 | |
| 4 x 95 + 1 x 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 x 120 + 1 x 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 x 150 + 1 x 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 x 185 + 1 x 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4 x 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
|
|
