Standart:
IEC 60502,60331 IEC 6022 7 , IEC 60331, IEC 601034, IEC60754 GB / T 12706-91 GB306.1-2001, GB / T18380.3-2001
CE, CCC, KEMA

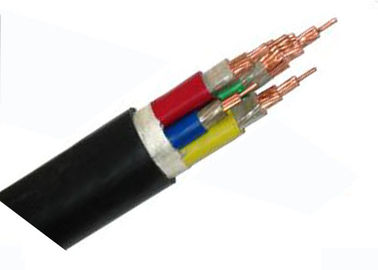

İnşaat
İletken: C ircular örgülü bakır iletken, IEC 60228 sınıf 2'ye uygundur
İzolasyon: XLPE / A
İç Kaplama: LSOH
Kılıf: LSOH , siyah
Uygulamalar
Yüksek bina, Hastane, Tiyatro, Güç istasyonu, Metro Tüneli veya Petrokimya Endüstrisi veya düşük duman, sıfır halojen temiz ve güvenli kablo için gereken diğer özel yerler için kullanılır.
Standartlar
Uluslararası: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Çin: GB / T 12706-91 GB306.1-2001, GB / T18380.3-2001
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Sertifikalar
CE, RoHS, CCC, KEMA ve daha diğerleri istek üzerine
| Nom. İletken kesiti | İzolasyon Kalınlığı | Kılıf | Yaklaşık. | Yaklaşık | Maks. İletkenin DC Direnci (20 ° C) | Test Gerilimi | Güncel Beğeni | |
| mm2 | aa | Kalınlık | OD | Ağırlık | Ω / km | AC | ||
| aa | aa | kg / km | kV / 5 dakika | Havada (A) | Toprakta (A) | |||
| 1 x 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 x 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 x 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 X 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 x 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 x 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 x 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 x 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 x 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 x 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 x 70 | 1.1 | 2 | 43,2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 x 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 x 120 | 1.2 | 2.3 | 52,5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 x 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 x 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 x 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 x 2.5 + 1 x 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 x 4 + 1 x 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 x 6 + 1 x 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 x 10 + 1 x 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 x 16 + 1 x 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 x 25 + 1 x 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 x 35 + 1 x 16 | 0.9 | 1.9 | 31,4 | 1976 | 0.524 | 125 | 155 | |
| 4 x 50 + 1 x 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 x 70 + 1 x 35 | 1.1 | 2.2 | 41,1 | 3719 | 0.268 | 200 | 225 | |
| 4 x 95 + 1 x 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 x 120 + 1 x 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 x 150 + 1 x 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 x 185 + 1 x 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4 x 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
Çalışma karakteristikleri
1, kablo iletken Long70 ° C uzun vadeli izin verilen çalışma sıcaklığı
2, kısa devre durumunda kablonun en yüksek çalışma sıcaklığı (en uzun ömür süresi 5s üzerinde değildir): ≤300mm2 kablo iletken ≤160 ° C, ≥300 mm2 kablo iletken ≤ 140 ° C.
3, döşeme sıcaklığı 0 over üzerinde olmalıdır, kablonun izin verilen bükülme yarıçapı: tek çekirdekli zırhsız kablo için, dış çapının en az 20 katı olmalıdır; çok çekirdekli zırhsız kablo için, dış çapının 15 katından az olmamalıdır
4, alev geciktirici özelliği ile, ZA, ZB, ZC, ZD 4 tip
5, ürün 0.6 / 1KV anma gerilimi ile AC 50 Hz iletim ve dağıtım hatları için geçerlidir
Biz yıllardır dosyalanmış bu bir üretim, müşterilerimize kaliteli ve fiyat ile kablolar sunabilir.
Biz içtenlikle yurtiçinde ve yurtdışında müşteriler edilir müzakere ve bizimle işbirliği !!!
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
