Menşe yeri Çin
Marka adı QINGDAO YICABLE CABLE
Sertifika ISO,CE,IEC,TUV,KEMA
Ürün Detayları
Ürün adı:
Bakır Zırhlı Kablo
Nominal Gerilim:
8.7/15kv
Yalıtım:
XLPE
İletken:
%99,99 Tavlı Bakır
Zırh:
Çelik Bant Zırhlı
Boyutlar:
2,5 - 630 Metrekare
Çekirdekler:
1
Standartlar:
IEC / BS / IS / VDE
Vurgulamak:

armored electrical wire

,

armored cable wiring

Ödeme ve Kargo Koşulları
Min sipariş miktarı
1000 metre
Fiyat
$0.25~105/M
Ambalaj bilgileri
Davul
Teslim süresi
bir hafta veya 10 gün
Ödeme koşulları
T/T,L/C
Yetenek temini
Ayda 10.000 Kilometre
Ürün Açıklaması

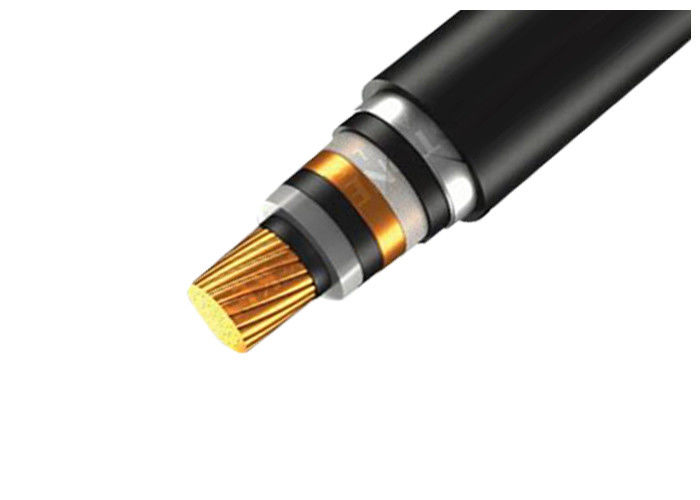

STA'lı Sınıf 2 Çizgili Bakır İletken Yeraltı Retikülasyonu için Kullanılır





İnşaat



ÜRÜNÜN SPECIFIKASYONU



Şef:Anilli Bakır Dairesel Kompakt 2 sınıfı

İzolasyon: LV-XLPE

Faz RengiNumaralama:

Zırh: AWA SWA DSTA GDSTA

Spesifikasyon: SANS 1339

Voltaj Aralıkları: 3.8/6.6kV ¥ 6.35/11kV ¥ 12.7/22kV ¥ 19/33kV

Türleri: Kemerli veya korunmuş



Uygulama: Yeraltı ağlama, ana dağıtım sistemleri, alt istasyon ve madencilik için kullanılır.





Standartlar



IEC60502, BS6346, VDE, AS/NZS, UL, vb. veya müşterinin talebi olarak.



1kv-10 kv xlpe zırhlı güç kablosu esas olarak IEC 60502 standardına uygun, ayrıca OEM gereksinimlerine ve BS standardı, DIN standardı gibi diğer standartlara göre üretilebilir.ASTM standardı, vb.
Voltaj derecesi 35kv'ye kadar, çapraz kesim alanı 400 m2'ye kadar olabilir (bakır veya alüminyum iletken). iletken uzun süreli çalışma sıcaklığı 90 derece. Kısa devre içinde,iletken en yüksek sıcaklık 250 dereceden fazla olmamalıdır.
Taşınma koşulları: Büyük farklılıklara sahip yüksekliklerde yeraltında döşeme için, dış mekanik kuvvete ve orta bir çekim kuvvetine dayanabilmelidir.
- Standartlar / Test Özellikleri: IEC 60502-1.

Kurulum Bu kablo kanal, tepside veya doğrudan gömülmüş olarak kurulabilir. Yerel Elektrik Kodu'nda veya eşdeğer herhangi bir şekilde belirtilen kurulum talimatlarına uyulması önerilir.Böylece insanların korunması ve ürünün bütünlüğü tesiste olan etkilerden etkilenmez..



Model ve özellikleri.



Rating voltajıOrta Voltajlı XLPE Güç KablosuNo. x Adı Çapraz Kesim
Işınlama numarası x mm21 çekirdek3 çekirdek

3.6/6 ((7.2) kV
3.6/6.6(7.2) kV, 6/10(12) kV
8.7/10(12) kV, 8.7/15(17.5) kV
12/20(24) kV
18/30(36) kV
21/35 ((40.5) kV
26/35 ((40.5)kV1x 25 mm23x 25 mm21x35 mm23x 35 mm21x50 mm23x 50 mm21x70 mm23x 70 mm21x95 mm23x 95 mm21x120 mm23x 120 mm21x150 mm23x 150 mm21x185 mm23x 185 mm21x240 mm23x 240 mm21x300 mm23x 300 mm21x400 mm23x 400 mm21x500 mm23x 500 mm21x630 mm2



Türü Çökme Adlık Voltaj No. of Cores İsimsel bölüm ((mm2) Başvurular
YJV YJLV Cu veya Al iletken,XLPE yalıtımlı.PVC kaplı elektrik kablosu 0.6/1KV 1,2,3,4 1.5 ile 400 arasında İçeride ve dışarda yerleştirmek için. LV XLPE yalıtılmış güç kablosu, U ((Um) ≤10KV nominal voltajında iletim ve dağıtım sisteminde kullanılır.HV XLPE yalıtılmış güç kablosu, 10KV-35KV arasındaki güç kablosu iletimini ifade eder, genellikle güç aktarımı ana yoluna uygulanır. kurulum sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz.
3 + 1 3×4+1×2.5 ile 3×400+1×185
6/6kV 1,3 25 ila 500
8.7/10kV 8.7/15kV 12/20kV 1 25 ila 500
3 25 ila 300
21/35kv 1 50 ila 500
YJV22 YJLV22 Cu veya Al iletken,XLPE yalıtımlı çelik bant zırhlı PVC kaplı elektrik kablosu 0.6/1KV 3 1.5 ile 400 arasında Toprağa gömülmek için uygundur, dış mekanik kuvvetlere dayanabilir ama büyük çekim kuvvetlerine sahiptir.
4 4 ila 240
6/6kV 8.7/10kV 8.7/15kV 12/20kV 3 25 ila 300
21/35kv 3 50 ila 240





Teknik özellik:



1, Uzun süre çalışma sıcaklığı 75°C'de, kısa devreye (5 saniye içinde), çekirdek sıcaklığı 160°C'den yüksek olamaz

2Çevre sıcaklığı -10°C'den düşük olmamalıdır.

3Yükleme sıcaklığı 0°C'den düşük olmamalıdır.

4Zırhı olmayan tek çekirdeklerin bükülme yarıçapları 20D'yi geçmemelidir. Zırhlı tek çekirdeklerin bükülme yarıçapları 15D'yi geçmemelidir.



Not:



1Tabloda kabloların sadece bir kısmı listelenmiştir.

2Kablolar tek mod veya çok modlu bir yelpazede temin edilebilir.
3Özel tasarlanmış kablo yapısı isteğe bağlı olarak mevcuttur.





* Kabloların yerleştirme sıcaklığı 0 dereceden aşağı olmamalıdır.Kablolar belirli yöntemlerle 0 dereceye veya daha yüksek derecede ısıtılabilir.:



* Bakır (alüminyum) çekirdek, PVC yalıtımlı ve kaplı güç kabloları

* Bakır (alüminyum) çekirdek, PVC yalıtımlı, PE kaplı güç kabloları

* Bakır (alüminyum) çekirdek, PVC yalıtılmış, çelik bant zırhlı PVC kaplı güç kabloları.

* Bakır (alüminyum) çekirdek, PVC yalıtımlı, çelik bant zırhlı, PE kaplı güç kabloları

* Bakır (alüminyum) çekirdek, PVC yalıtımlı, çelik tel zırhlı, PVC kaplı güç kabloları

* Bakır (alüminyum) çekirdek, PVC yalıtımlı, çelik tel zırhlı, PE kaplı güç kabloları





Paketleme ve Nakliye


Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..



Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
