Bu ürün, 3.6 / 6kV-26 / 36kV sisteminin AC nominal gerilimli (U0 / U) güç iletim ve dağıtım hattına uygulanabilir. Hava (kablo köprüsü çerçevesi, iç duvar desteği ve tepsi) ve toprak ( doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katmanı yapısının farkına göre.

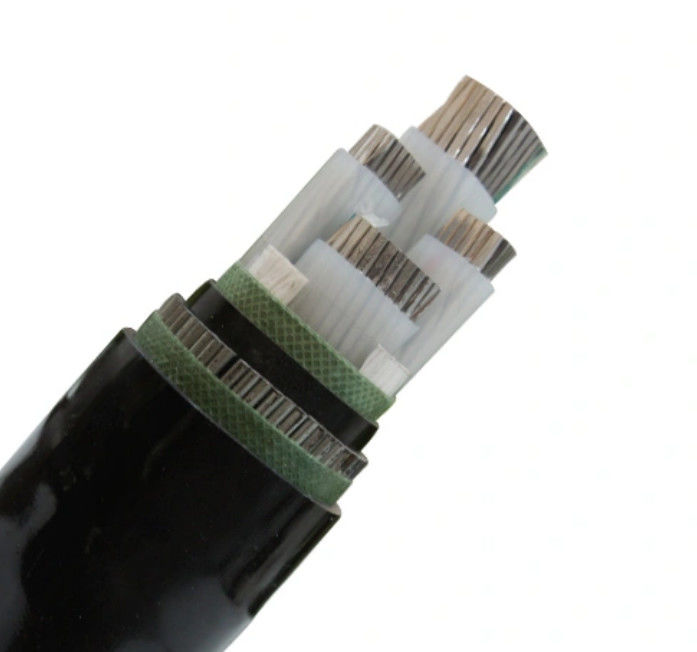

İnşaat
1 ..... Telli çıplak bakır
2 ..... yarı iletken malzemenin iç tabakası
3 ..... çapraz bağlı polietilen çekirdek yalıtım
4 ..... yarı iletken malzemenin dış tabakası
5 ..... yarı iletken bant
6 ..... ekran bakır teller
7 ..... Dolgu şeridi, İplik veya Kağıt
8 ..... dokuma olmayan Sarma bandı veya Alev Geciktirici
9 ..... Ekstrüde PVC İç Kaplama
10 .... Paslanmaz Çelik Tel Zırhlı
11 .... Toplam Kılıf: polivinilklorür (PVC) veya FR-PVC, PE, LSOH
MV (11kv 15kv 33kv) Güç Kablosu | ||
Model ve Açıklama Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Çekirdek Sayısı | İletken kesit alanı (mm2) |
xlpe yalıtım | 1 çekirdek 3 çekirdek | 10 16 25 35 70 9512015018540240300400500630 metrekare |
Cu çekirdek | ||
YJV, N2XSY; PVC kılıflı güç kablosu | ||
YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
YJV32, YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu | ||
Al Core | ||
YJLV, NA2XSY; PVC kılıflı güç kablosu | ||
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
YJLV32, YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
Uygulama
Transformatör istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır. Toprakta, içte ve dışta, dış mekanda, kablo kanallarında, suda, kabloların daha ağır mekanik gerilime ve çekme gerilimine maruz kalmadığı durumlarda statik uygulama için orta gerilim güç kablosu.
Standartlar
Uluslararası: IEC 60502-2, IEC 60228
Çin : GB / T 12706.2-2008
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri:
Test voltajı | 6/10 kV | [KV] | 21/5 dk. |
12/20 kV | [KV] | 42/5 dakika. | |
18/30 kV | [KV] | 63/5 dakika. | |
Sıcaklık aralığı | hareket halinde | -20 ° C ile + 90 ° C arası | |
sabit | -20 ° C ile + 90 ° C arası | ||
Çalışma sıcaklığı | kısa devre | ° C | 250 |
Kısa devre süresi | mak. | [San] | 5 |
Bükülme yarıçapı | Min. | x çapı | 15 |
Yanıcılık | standart | EN 50265-2-1 |
AMBALAJ VE NAKLIYE
Tüm kablo ihracat için iyi paketlenmiş ve ahşap davul veya Ahşap ve Çelik Davul tarafından korunmaktadır. Ambalaj malzemesi kablonun ağırlığına ve boyutuna bağlıdır. İyi paketlenmiş kablo makaraları Deniz Limanına gönderildikten sonra 20 FT konteyner veya 40 FT konteyner içine yüklenir. Tüm kablo tamburu, deniz taşımacılığı sırasında hareket olmadığından emin olmak için emniyet kemeri ile sıkıca sabitlenmiştir. Konteynerin boyutu, toplam yüklü malın ağırlığına veya müşterinin ihtiyacına göre seçilir.
