| MOQ: | 500 Metre |
| fiyat: | US$ 0.35-120 / Meter |
| standard packaging: | Ahşap Davul veya Çelik |
| Delivery period: | 7-14 gün |
| payment method: | T / T, L / C |
| Supply Capacity: | 15.000 KM / Ay |
Bu ürün, 3.6 / 6kV-26 / 36kV sisteminin AC nominal gerilimli (U0 / U) güç iletim ve dağıtım hattına uygulanabilir. Hava (kablo köprüsü çerçevesi, iç duvar desteği ve tepsi) ve toprak ( doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katmanı yapısının farkına göre.
35kV ve altındaki gerilime sahip güç iletim ve dağıtım hattı için kullanılır.
Toprakta, bina içinde ve dışında, dış mekanlarda, kablo kanallarında, suda, kabloların daha ağır mekanik gerilime ve çekme gerilimine maruz kalmadığı durumlarda statik uygulama için yüksek ve orta gerilim güç kablosu.
İnşaat

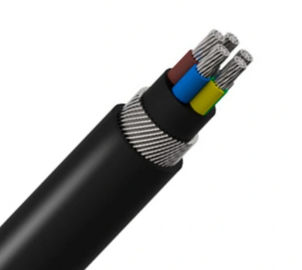

AL / XLPE / SWA / PVC Zırhlı Elektrik Kablosu
- IEC 60228'e göre bükülmüş yuvarlak çıplak alüminyum çekirdek
- İç yarı iletken tabaka
- Damar izolasyonu XLPE
- HD 308 S2'ye göre renk kodu
- Dış yarı iletken tabaka
- Yarı iletken bant
- Bakır şerit ekran
- Dolgu maddesi
- PVC iç kılıf
- Galvanizli çelik Tel zırh (SWA)
- PVC dış kılıf (kırmızı veya siyah)
| MV (11kv 15kv 33kv) Güç Kablosu | ||
| Model ve Açıklama Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Çekirdek Sayısı | İletken kesit alanı (mm2) |
| xlpe yalıtım | 1 çekirdek 3 çekirdek | 10 16 25 35 70 9512015018540240300400500630 metrekare |
| Cu çekirdek | ||
| YJV, N2XSY; PVC kılıflı güç kablosu | ||
| YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
| YJV32, YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu | ||
| Al Core | ||
| YJLV, NA2XSY; PVC kılıflı güç kablosu | ||
| YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
| YJLV32, YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu | ||
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB / T 12706
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri:
Maksimum İletken Sıcaklığı: normal (90 O C), acil (130 O C) veya kısa devre 5 saniyeden (250 ℃) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 O C, kurulumdan sonra ve sadece kablo sabit konumdayken
Min. Bükme Yarıçapı: Tek damar için 15 x kablo OD
Çok damarlı için 12 x kablo OD
| Test voltajı | 6/10 kV | [KV] | 21/5 dk. |
| 12/20 kV | [KV] | 42/5 dakika. | |
| 18/30 kV | [KV] | 63/5 dakika. | |
| Sıcaklık aralığı | hareket halinde | -5 ° C ile + 70 ° C arası | |
| sabit | -20 ° C ile + 70 ° C arası | ||
| Çalışma sıcaklığı | kısa devre | ° C | 250 |
| Kısa devre süresi | mak. | [San] | 5 |
| Bükülme yarıçapı | Min. | x çapı | 15 |
| Yanıcılık | standart | EN 60332-1-2 |
sertifika
ISO, CE, KEMA , IEC, RoHS, CCC, P3C ve daha fazlası istek üzerine
SSS
1. nakliye: deniz veya hava nedeniyle ağır. Numuneler DHL tarafından gönderilecektir, Fedex. vb
2. ödeme: kabul t / t, l / c, sadece seçin ne gibi
3. Teslim süresi : Genellikle 7 ~ 10 iş günü makbuz mevduat üzerine. Miktarına göre.
4. MOQ: Genellikle bizim ADEDI 1000 metre olduğunu. 20 santimetrenin altındaki örnekler serbestçe sağlanabilir.
|
|
