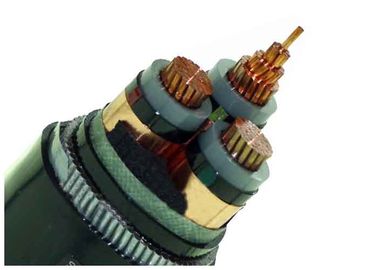

Cu / XLPE / STA / PVC Zırhlı Elektrik Kablosu
- IEC 60228'e göre bükülmüş yuvarlak çıplak alüminyum çekirdek
- İç yarı iletken tabaka
- Damar izolasyonu XLPE
- HD 308 S2'ye göre renk kodu
- Dış yarı iletken tabaka
- Yarı iletken bant
- Bakır şerit ekran
- Dolgu maddesi
- PVC iç kılıf
- Galvanizli çelik bant zırhı (STA)
Uygulama
35kV ve altındaki gerilime sahip güç iletim ve dağıtım hattı için kullanılır.
Toprakta, bina içinde ve dışında, dış mekanlarda, kablo kanallarında, suda, kabloların daha ağır mekanik gerilime ve çekme gerilimine maruz kalmadığı durumlarda statik uygulama için yüksek ve orta gerilim güç kablosu.
MV (11kv 15kv 33kv) Güç Kablosu | ||
Model ve Açıklama Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Çekirdek Sayısı | İletken kesit alanı (mm2) |
xlpe yalıtım | 1 çekirdek 3 çekirdek | 10 16 25 35 70 9512015018540240300400500630 metrekare |
Cu çekirdek | ||
YJV, N2XSY; PVC kılıflı güç kablosu | ||
YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
YJV32, YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu | ||
Al Core | ||
YJLV, NA2XSY; PVC kılıflı güç kablosu | ||
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
YJLV32, YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB / T 12706
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri:
Maksimum İletken Sıcaklığı: normal (90 O C), acil (130 O C) veya kısa devre 5 saniyeden (250 ℃) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 O C, kurulumdan sonra ve sadece kablo sabit konumdayken
Min. Bükme Yarıçapı: Tek damar için 15 x kablo OD
Çok damarlı için 12 x kablo OD
Test voltajı | 6/10 kV | [KV] | 21/5 dk. |
12/20 kV | [KV] | 42/5 dakika. | |
18/30 kV | [KV] | 63/5 dakika. | |
Sıcaklık aralığı | hareket halinde | -5 ° C ile + 70 ° C arası | |
sabit | -20 ° C ile + 70 ° C arası | ||
Çalışma sıcaklığı | kısa devre | ° C | 250 |
Kısa devre süresi | mak. | [San] | 5 |
Bükülme yarıçapı | Min. | x çapı | 15 |
Yanıcılık | standart | EN 60332-1-2 |
