Bu ürün, 3.6 / 6kV-26 / 36kV sisteminin AC nominal gerilimli (U0 / U) güç iletim ve dağıtım hattına uygulanabilir. Hava (kablo köprüsü çerçevesi, iç duvar desteği ve tepsi) ve toprak ( doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katmanı yapısının farkına göre.
Uygulama
Doğrudan toprak, su, dış mekan, iç mekan ve kablo kanallarına, örneğin endüstriyel ve santral tesislerine döşenmelidir.

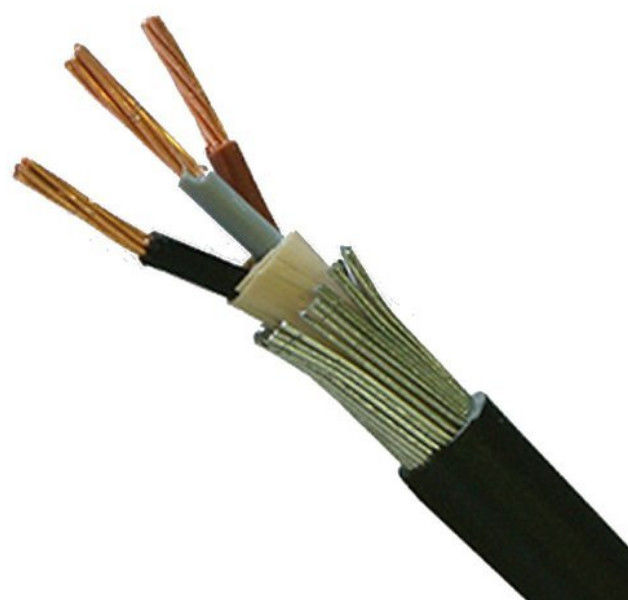

İnşaat
1 ..... telli çıplak bakır
2 ..... yarı iletken malzemenin iç tabakası
3 ..... çapraz bağlı polietilen çekirdek yalıtım
4 ..... yarı iletken malzemenin dış tabakası
5 ..... yarı iletken bant
6 ..... ekran bakır teller
7 ..... Dolgu şeridi, İplik veya Kağıt
8 ..... dokuma olmayan Sarma bandı veya Alev Geciktirici
9 ..... Ekstrüde PVC İç Kaplama
10 .... Galvanizli Çelik Bant Zırhlı
11 .... Toplam Kılıf: polivinilklorür (PVC) veya FR-PVC, PE, LSOH
MV (11kv 15kv 33kv) Güç Kablosu | ||
Model ve Açıklama Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Çekirdek Sayısı | İletken kesit alanı (mm2) |
xlpe yalıtım | 1 çekirdek 3 çekirdek | 10 16 25 35 70 9512015018540240300400500630 metrekare |
Cu çekirdek | ||
YJV, N2XSY; PVC kılıflı güç kablosu | ||
YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
YJV32, YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu | ||
Al Core | ||
YJLV, NA2XSY; PVC kılıflı güç kablosu | ||
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu | ||
YJLV32, YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB / T 12706
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri
Maksimum İletken Sıcaklığı: normal (90 O C), acil (130 O C) veya kısa devre 5 saniyeden (250 ℃) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 O C, kurulumdan sonra ve sadece kablo sabit konumdayken
Min. Bükülme Yarıçapı: Tek damar için 15 x kablo OD
Çok damarlı için 12 x kablo OD
Test voltajı | 6/10 kV | [KV] | 21/5 dk. |
12/20 kV | [KV] | 42/5 dakika. | |
18/30 kV | [KV] | 63/5 dakika. | |
Sıcaklık aralığı | hareket halinde | -5 ° C ile + 70 ° C arası | |
sabit | -20 ° C ile + 70 ° C arası | ||
Çalışma sıcaklığı | kısa devre | ° C | 250 |
Kısa devre süresi | mak. | [San] | 5 |
Bükülme yarıçapı | Min. | x çapı | 15 |
Yanıcılık | standart | EN 60332-1-2 |
sertifika
ISO, CE, KEMA , IEC, RoHS, CCC, P3C ve daha fazlası istek üzerine
Sipariş Tavsiyesi
Nominal Gerilim
Uygulama Standardı: IEC / BS / UL / GB
Çekirdek sayısı
İletken Boyutu $ İnşaat
Yalıtım Tipi
Zırhlı veya zırhsız. Eğer zırh, zırh tipi ve malzemesi
Kılıf Gereksinimi
Kablo Uzunluğu ve Paketleme Gereksinimi
Diğer Gereksinimi
